Name: Clutch System (RHD)
Rating: 4.5 (1 reviews)

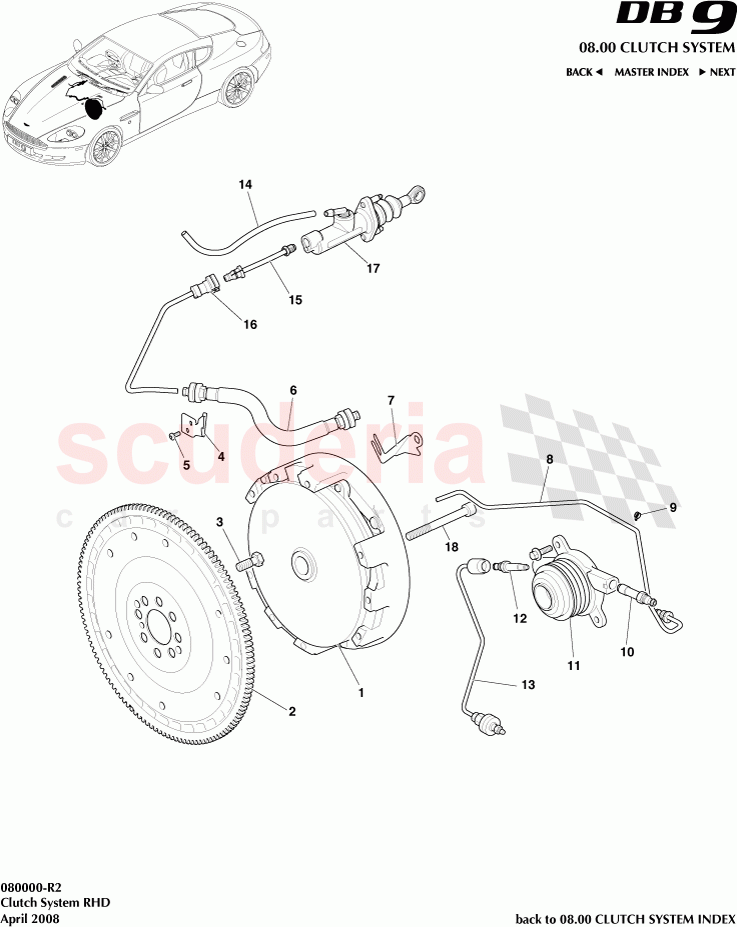

Clutch System (RHD) of Aston Martin Aston Martin DB9 (2004-2012)

Voir tout

Aston Martin DB9 (2004-2012) - SYSTÈME D'EMBRAYAGE (CAD)

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	8D337540AB	EMBRAYAGE - DOUBLE PLATEAU	€2,324.29	A COMMANDER
	4G431111200	KIT D'EMBRAYAGE	€3,307.17	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9G436375BA	VOLANT D'INERTIE À MASSE UNIQUE	€935.02	A COMMANDER
	4G436375AC	VOLANT D'INERTIE - MASSE UNIQUE	€958.02	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	697748	PLUG-OILPAN DRAIN	€18.28	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G43R7N630BB	SUPPORT LIGNE D'EMBRAYAGE CONDUITE À DROITE	€16.48	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	701158	VIS M6X10 BOUTON HD TORX NOIR	€0.91	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G437608AB	HOSE ASSEMBLY - CLUTCH MASTER CYLINDER TUBE RIGHT HAND DRIVE	€124.02	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G437T503BA	SUPPORT DE TUYAU CONDUITE À DROITE	€28.43	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	703206	VIS-M5 X 8 HEX FLG CHROME FREE	€1.14	EN STOCK
	703206	VIS-M5 X 8 HEX FLG CHROME FREE	€1.14	EN STOCK
	699632	CLIP 'P	€0.80	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G437K640AB	ALIMENTATION STUTZEN VERS CSC M12X1.0	€17.27	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G437A564AB	CYLINDRE RÉCEPTEUR D'EMBRAYAGE	€370.14	EN STOCK
	700126	VIS M6X20 HEX FLG	€2.15	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G437K640BB	STUTZEN BLEED TO CSC M8	€17.27	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G437H552AB	HOSE ASSEMBLY - CLUTCH BLEED	€89.26	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G4341360BA	TUYAU, EMBRAYAGE BASSE PRESSION, RÉSERVOIR VERS MAÎTRE-CYLINDRE	€53.36	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G437608CB	TUBE D'ASSEMBLAGE MAÎTRE-CYLINDRE AU CYLINDRE ESCLAVE ENTRAÎNEMENT SUPÉRIEUR DROIT	€21.92	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G437578AA	KIT, MAÎTRE CYLINDRE D'EMBRAYAGE	€378.42	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	8D33CD60BA	BOULON D'EMBRAYAGE AU VOLANT	€4.05	EN STOCK

Voir tout

Diagramme Tapotez pour agrandir

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
-	1186031	EMBRAYAGE & VOLANT MOTEUR	1186031 EMBRAYAGE & VOLANT MOTEUR	€3,550.84	1
1	8D337540AB	EMBRAYAGE - DOUBLE PLATEAU	8D337540AB EMBRAYAGE - DOUBLE PLATEAU 09MY	€2,324.29	1
1	4G431111200	KIT D'EMBRAYAGE EN STOCK	4G431111200 KIT D'EMBRAYAGE EN STOCK	€3,307.17	1
2	9G436375BA	VOLANT D'INERTIE À MASSE UNIQUE	9G436375BA VOLANT D'INERTIE À MASSE UNIQUE 09MY	€935.02	1
2	4G436375AC	VOLANT D'INERTIE - MASSE UNIQUE	4G436375AC VOLANT D'INERTIE - MASSE UNIQUE	€958.02	1
3	697748	PLUG-OILPAN DRAIN EN STOCK	697748 PLUG-OILPAN DRAIN EN STOCK	€18.28	8
4	4G43R7N630BB	SUPPORT LIGNE D'EMBRAYAGE CONDUITE À DROITE	4G43R7N630BB SUPPORT LIGNE D'EMBRAYAGE CONDUITE À DROITE	€16.48	1
5	701158	VIS M6X10 BOUTON HD TORX NOIR	701158 VIS M6X10 BOUTON HD TORX NOIR	€0.91	2
6	4G437608AB	HOSE ASSEMBLY - CLUTCH MASTER CYLINDER TUBE RIGHT HAND DRIVE	4G437608AB HOSE ASSEMBLY - CLUTCH MASTER CYLINDER TUBE RIGHT HAND DRIVE COMPREND LES POSTES 8 ET 16	€124.02	1
7	4G437T503BA	SUPPORT DE TUYAU CONDUITE À DROITE	4G437T503BA SUPPORT DE TUYAU CONDUITE À DROITE	€28.43	1
9	703206	VIS-M5 X 8 HEX FLG CHROME FREE EN STOCK	703206 VIS-M5 X 8 HEX FLG CHROME FREE 08MY À PARTIR DE (V) A09110 EN STOCK	€1.14	1
9	703206	VIS-M5 X 8 HEX FLG CHROME FREE EN STOCK	703206 VIS-M5 X 8 HEX FLG CHROME FREE 07MY EN STOCK	€1.14	1
9	699632	CLIP 'P	699632 CLIP 'P	€0.80	1
10	4G437K640AB	ALIMENTATION STUTZEN VERS CSC M12X1.0	4G437K640AB ALIMENTATION STUTZEN VERS CSC M12X1.0	€17.27	1
11	4G437A564AB	CYLINDRE RÉCEPTEUR D'EMBRAYAGE EN STOCK	4G437A564AB CYLINDRE RÉCEPTEUR D'EMBRAYAGE EN STOCK	€370.14	1
11	700126	VIS M6X20 HEX FLG	700126 VIS M6X20 HEX FLG	€2.15	2
12	4G437K640BB	STUTZEN BLEED TO CSC M8	4G437K640BB STUTZEN BLEED TO CSC M8	€17.27	1
13	4G437H552AB	HOSE ASSEMBLY - CLUTCH BLEED	4G437H552AB HOSE ASSEMBLY - CLUTCH BLEED	€89.26	1
14	4G4341360BA	TUYAU, EMBRAYAGE BASSE PRESSION, RÉSERVOIR VERS MAÎTRE-CYLINDRE	4G4341360BA TUYAU, EMBRAYAGE BASSE PRESSION, RÉSERVOIR VERS MAÎTRE-CYLINDRE	€53.36	1
15	4G437608CB	TUBE D'ASSEMBLAGE MAÎTRE-CYLINDRE AU CYLINDRE ESCLAVE ENTRAÎNEMENT SUPÉRIEUR DROIT	4G437608CB TUBE D'ASSEMBLAGE MAÎTRE-CYLINDRE AU CYLINDRE ESCLAVE ENTRAÎNEMENT SUPÉRIEUR DROIT	€21.92	1
17	4G437578AA	KIT, MAÎTRE CYLINDRE D'EMBRAYAGE EN STOCK	4G437578AA KIT, MAÎTRE CYLINDRE D'EMBRAYAGE EN STOCK	€378.42	1
18	8D33CD60BA	BOULON D'EMBRAYAGE AU VOLANT EN STOCK	8D33CD60BA BOULON D'EMBRAYAGE AU VOLANT EN STOCK	€4.05	8

Système D'embrayage (Cad)

Aston Martin DB9 (2004-2012)

Aston Martin DB9 (2004-2012) - SYSTÈME D'EMBRAYAGE (CAD)
