Structure Du Moteur

Aston Martin DB9 (2004-2012)

Trouvez votre pièce

Aston Martin DB9 (2004-2012) - STRUCTURE DU MOTEUR

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons
  • Vous pouvez cliquer sur un hotspot 1 dans le diagramme des pièces pour localiser la pièce dans le tableau.
Clé de partie
IN
EN STOCK
AS
ARRIVÉE IMMINENTE
TO
A COMMANDER
PE
INFOS SVP

Photo Numéro de Pièce Description Prix (chacun) Stock
AD436010AA ASSEMBLAGE DU BLOC-CYLINDRES €10,405.35 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184995 CHEVILLE, 8 X 18 €0.79 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185000 BOUCHON, 52.6 DIA CUP €11.45 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185001 BOUCHON, EXPANSION CUP €5.38 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184994 CHEVAUCHET, 16 X 19 €0.60 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.09 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184997 BOUCHON 1.26 CUP (32MM) €3.53 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
186452 FICHE, 1/4-18 X 10,8 €11.45 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110819 BOLT MAIN BEARING CAP €26.75 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120110678 CAP-CRANKSHAFT MAIN BRG-REAR €60.87 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110203 BOULON, M10 X 1,5 X 91 €10.59 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110202 BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE €4.35 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
185133 GOUJON, CHAPEAUX DE ROULEMENT €19.64 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
699134 GOUJON, CREUX €12.68 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.09 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
7G436055AA CHEMISE DE CYLINDRE, V12 €42.48 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8G436K342BB BOUCLIER THERMIQUE DU CAPTEUR DE LA MANIVELLE €34.22 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
91863 CULASSE ASSY-LH €3,400.82 A COMMANDER
700606 VIS, M6 X 12, TÊTE HEXAGONALE À COLLERETTE €0.15 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8G436M099AA ENSEMBLE CULASSE, CÔTÉ GAUCHE (AVEC SOUPAPES/RESSORTS/RÉGLAGES, ETC., SANS CAMES, ETC.) €10,750.70 A COMMANDER
8G436049AA HD ASSEMBLY CYL(6.0L-V12- €6,662.08 A COMMANDER
91862 CULASSE ASSY-RH €3,400.82 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703690 Bolt M8 x 63 Hex Flange Head €20.28 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
686044 BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE €14.27 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
184996 CHEVALIER-10X49.25 €1.86 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
685032 PLUG-1 X 11.5 €16.97 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
186452 FICHE, 1/4-18 X 10,8 €11.45 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703704 GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE €7.35 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
686441 PLUG-3/8 - 18X 10.8 €0.62 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
ED230610174 ADAPTATEUR-O/PRESS SWTC €93.27 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R123910532 COMMUTATEUR, PRESSION D'HUILE €6.07 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336083AA JOINT, CULASSE, CÔTÉ GAUCHE €271.52 EN STOCK
CD336051AA JOINT, CULASSE, CÔTÉ DROIT €271.52 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G4E9424HB ASSEMBLAGE DU COLLECTEUR D'ADMISSION CÔTÉ GAUCHE €1,168.97 A COMMANDER
8G439424DA MANF ASSEMBLY INTK LEFT SIDE €1,280.33 A COMMANDER
8G439424DA MANF ASSEMBLY INTK LEFT SIDE €1,280.33 A COMMANDER
...and 1 more part variants. See table on right for more details.
Photo Numéro de Pièce Description Prix (chacun) Stock
4G4E9424GB ASSEMBLAGE DU COLLECTEUR D'ADMISSION CÔTÉ DROIT €1,168.97 A COMMANDER
8G439424CA ASSEMBLAGE DU COLLECTEUR D'ADMISSION €1,246.93 A COMMANDER
7G439424AA INTAKE, MANIFOLD ASSY, RIGHT SIDE Renseigner A COMMANDER
...and 2 more part variants. See table on right for more details.
Photo Numéro de Pièce Description Prix (chacun) Stock
702852 BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8 €9.93 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430810002 ISOLATEUR, ADMISSION, COLLECTEUR €19.99 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120810077PK Inlet Manifold Head Gasket (Pack of 2) €271.90 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
7G439J444AA SUPPORT, COLLECTEUR D'ADMISSION Renseigner A COMMANDER
8G439J444AA SUPPORT, COLLECTEUR D'ADMISSION €404.92 A COMMANDER
4G4E9J444CA SUPPORT, COLLECTEUR D'ADMISSION €460.41 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703703 BOULON, TÊTE DE BRIDE M8 X 16 €0.36 A COMMANDER
702847 VIS-M6X25 PAN INT LOB 8 €0.99 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G43001B46BB BADGE DU COLLECTEUR €79.50 A COMMANDER
4G43001B40BA BADGE-DB9 €224.51 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
EG330810726 SENSOR-AIR TEMPERATURE €9.48 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G432A411AA ASSEMBLAGE DE LA CARTOUCHE €75.65 EN STOCK
Voir tout

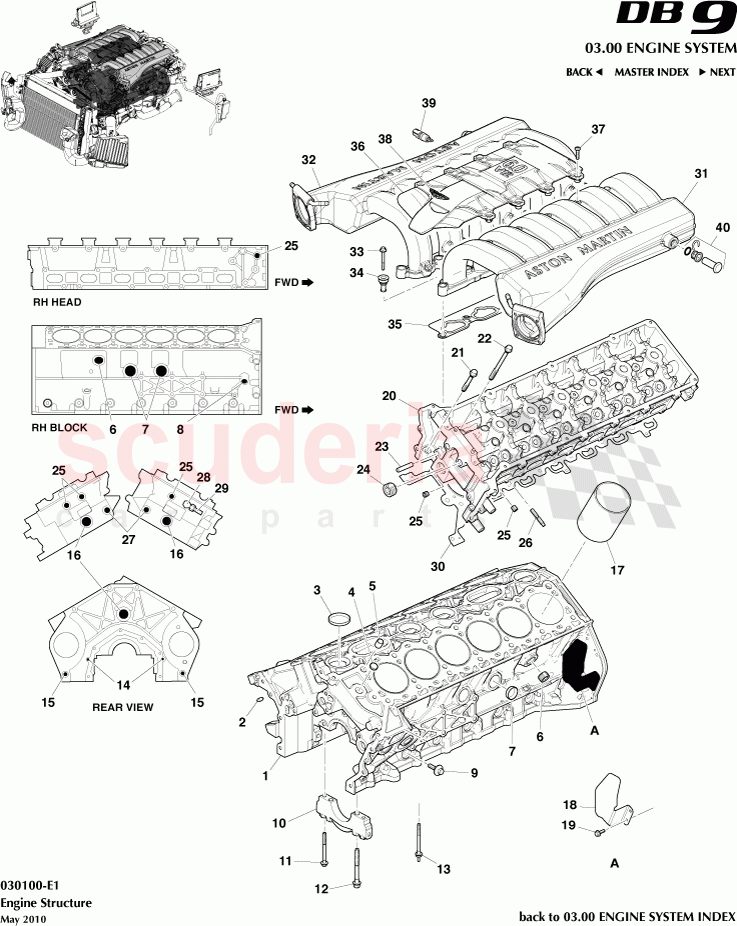

Engine Structure of Aston Martin Aston Martin DB9 (2004-2012) Diagramme Tapotez pour agrandir
# Détails de la partie Prix
(à l'unité)		 Qté sur
Schéma		 Ajouter au panier
- 91949
MOTEUR ASSY-DB9 07MY
À PARTIR DE (V) A06678 (07MY ET 08MY) 		€18,978.27 1
- 7G436007AA
ASSEMBLAGE MOTEUR 6.0L V12
À PARTIR DE (V) A06678 (07MY ET 08MY) 		€27,393.27 1
- 92004
MOTEUR ASSY-DB9 06MY
JUSQU'À (V) A06677 (JUSQU'À 06MY) 		€20,133.58 1
- 91693
ASSY ENG-DB9LM 07MY - REMAN
LE MANS 		- 1 Enquire
- 91949
MOTEUR ASSY-DB9 07MY
LE MANS 		€18,978.27 1
- 91950
MOTEUR ASSY-DB9 08MY
09MY 		€20,649.89 1
- BG436007AA
ASSEMBLAGE MOTEUR 6.0L V12
11MY 		€28,673.17 1
1 AD436010AA
ASSEMBLAGE DU BLOC-CYLINDRES 		€10,405.35 1
2 184995
CHEVILLE, 8 X 18 		€0.79 2
3 185000
BOUCHON, 52.6 DIA CUP 		€11.45 4
4 185001
BOUCHON, EXPANSION CUP 		€5.38 1
5 184994
CHEVAUCHET, 16 X 19
EN STOCK 		€0.60 4
6 184998
PLUG-PIPE 3/4X14 		€1.09 2
7 184997
BOUCHON 1.26 CUP (32MM)
EN STOCK 		€3.53 4
8 186452
FICHE, 1/4-18 X 10,8 		€11.45 7
9 4G430110819
BOLT MAIN BEARING CAP
EN STOCK 		€26.75 14
10 1R120110678
CAP-CRANKSHAFT MAIN BRG-REAR 		€60.87 7
11 4G430110203
BOULON, M10 X 1,5 X 91
EN STOCK 		€10.59 14
12 4G430110202
BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE
EN STOCK 		€4.35 10
13 185133
GOUJON, CHAPEAUX DE ROULEMENT
EN STOCK 		€19.64 4
15 699134
GOUJON, CREUX 		€12.68 2
16 184998
PLUG-PIPE 3/4X14 		€1.09 3
17 7G436055AA
CHEMISE DE CYLINDRE, V12
EN STOCK 		€42.48 12
18 8G436K342BB
BOUCLIER THERMIQUE DU CAPTEUR DE LA MANIVELLE 		€34.22 1
19 91863
CULASSE ASSY-LH 		€3,400.82 1
19 700606
VIS, M6 X 12, TÊTE HEXAGONALE À COLLERETTE
EN STOCK 		€0.15 2
20 8G436M099AA
ENSEMBLE CULASSE, CÔTÉ GAUCHE (AVEC SOUPAPES/RESSORTS/RÉGLAGES, ETC., SANS CAMES, ETC.) 		€10,750.70 1
20 8G436049AA
HD ASSEMBLY CYL(6.0L-V12- 		€6,662.08 1
20 91862
CULASSE ASSY-RH 		€3,400.82 1
21 703690
Bolt M8 x 63 Hex Flange Head
EN STOCK 		€20.28 4
22 686044
BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE
EN STOCK 		€14.27 28
23 184996
CHEVALIER-10X49.25 		€1.86 2
24 685032
PLUG-1 X 11.5 		€16.97 2
25 186452
FICHE, 1/4-18 X 10,8 		€11.45 2
26 703704
GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE 		€7.35 24
27 686441
PLUG-3/8 - 18X 10.8 		€0.62 2
28 ED230610174
ADAPTATEUR-O/PRESS SWTC 		€93.27 1
29 1R123910532
COMMUTATEUR, PRESSION D'HUILE
EN STOCK 		€6.07 1
30 CD336083AA
JOINT, CULASSE, CÔTÉ GAUCHE
EN STOCK 		€271.52 1
30 CD336051AA
JOINT, CULASSE, CÔTÉ DROIT
EN STOCK 		€271.52 1
31 4G4E9424HB
ASSEMBLAGE DU COLLECTEUR D'ADMISSION CÔTÉ GAUCHE
JUSQU'AU (V) B04711 		€1,168.97 1
31 8G439424DA
MANF ASSEMBLY INTK LEFT SIDE
À PARTIR DU (V) B04712 		€1,280.33 1
31 8G439424DA
MANF ASSEMBLY INTK LEFT SIDE
08MY/ 09MY 		€1,280.33 1
31 7G439424BA
ADMISSION, COLLECTEUR ASSY, CÔTÉ GAUCHE
LE MANS 		- 1 Enquire
32 4G4E9424GB
ASSEMBLAGE DU COLLECTEUR D'ADMISSION CÔTÉ DROIT
JUSQU'AU (V) B04711 		€1,168.97 1
32 8G439424CA
ASSEMBLAGE DU COLLECTEUR D'ADMISSION
À PARTIR DU (V) B04712 		€1,246.93 1
32 7G439424AA
INTAKE, MANIFOLD ASSY, RIGHT SIDE
LE MANS 		- 1 Enquire
32 8G439424CA
ASSEMBLAGE DU COLLECTEUR D'ADMISSION
08MY 		€1,246.93 1
32 8G439424CA
ASSEMBLAGE DU COLLECTEUR D'ADMISSION
09MY 		€1,246.93 1
33 702852
BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8
EN STOCK 		€9.93 14
34 4G430810002
ISOLATEUR, ADMISSION, COLLECTEUR
EN STOCK 		€19.99 14
35 1R120810077PK
Inlet Manifold Head Gasket (Pack of 2)
EN STOCK 		€271.90 2
36 7G439J444AA
SUPPORT, COLLECTEUR D'ADMISSION
LE MANS 		- 1 Enquire
36 8G439J444AA
SUPPORT, COLLECTEUR D'ADMISSION
09MY 		€404.92 1
36 4G4E9J444CA
SUPPORT, COLLECTEUR D'ADMISSION 		€460.41 1
37 703703
BOULON, TÊTE DE BRIDE M8 X 16
LE MANS 		€0.36 20
37 702847
VIS-M6X25 PAN INT LOB 8
EN STOCK 		€0.99 8
38 4G43001B46BB
BADGE DU COLLECTEUR 		€79.50 1
38 4G43001B40BA
BADGE-DB9
EN STOCK 		€224.51 1
39 EG330810726
SENSOR-AIR TEMPERATURE
EN STOCK 		€9.48 1
40 4G432A411AA
ASSEMBLAGE DE LA CARTOUCHE
EN STOCK 		€75.65 1
