Structure Du Moteur

Aston Martin DBS V12

Trouvez votre pièce

Aston Martin DBS V12 - STRUCTURE DU MOTEUR

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons
  • Vous pouvez cliquer sur un hotspot 1 dans le diagramme des pièces pour localiser la pièce dans le tableau.
Clé de partie
IN
EN STOCK
AS
ARRIVÉE IMMINENTE
TO
A COMMANDER
PE
INFOS SVP

Photo Numéro de Pièce Description Prix (chacun) Stock
AD436010AA ASSEMBLAGE DU BLOC-CYLINDRES €10,403.30 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184995 CHEVILLE, 8 X 18 €0.79 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185000 BOUCHON, 52.6 DIA CUP €11.45 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185001 BOUCHON, EXPANSION CUP €5.38 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184994 CHEVAUCHET, 16 X 19 €0.60 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.09 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184997 BOUCHON 1.26 CUP (32MM) €3.53 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.09 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110819 BOLT MAIN BEARING CAP €26.75 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120110678 CAP-CRANKSHAFT MAIN BRG-REAR €60.86 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110203 BOULON, M10 X 1,5 X 91 €10.59 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110202 BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE €4.35 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
185133 GOUJON, CHAPEAUX DE ROULEMENT €19.64 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
707151 GOUPILLE-6X16 DWL CHMFR H €16.05 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699134 GOUJON, CREUX €12.67 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.09 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
7G436055AA CHEMISE DE CYLINDRE, V12 €42.47 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8G436K342BB BOUCLIER THERMIQUE DU CAPTEUR DE LA MANIVELLE €34.21 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
700606 VIS, M6 X 12, TÊTE HEXAGONALE À COLLERETTE €0.15 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8D336M099AA ENSEMBLE CULASSE, CÔTÉ GAUCHE (AVEC SOUPAPES, RESSORTS, ETC., SANS CAMES, ETC.) Renseigner A COMMANDER
8D336F093AA ENSEMBLE CULASSE CÔTÉ DROIT (AVEC SOUPAPES/RÉGLAGES/RESSORTS, ETC., SANS CAMES, ETC.) Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703690 Bolt M8 x 63 Hex Flange Head €20.28 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
686044 BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE €14.27 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184996 CHEVALIER-10X49.25 €1.86 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
685032 PLUG-1 X 11.5 €16.97 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
186452 FICHE, 1/4-18 X 10,8 €11.45 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703704 GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE €7.35 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
686441 PLUG-3/8 - 18X 10.8 €0.62 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
ED230610174 ADAPTATEUR-O/PRESS SWTC €93.25 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R123910532 COMMUTATEUR, PRESSION D'HUILE €6.07 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336083AA JOINT, CULASSE, CÔTÉ GAUCHE €271.47 EN STOCK
CD336051AA JOINT, CULASSE, CÔTÉ DROIT €271.47 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
AD239424BA ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ GAUCHE €1,264.89 A COMMANDER
AD239424AA ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ DROIT €1,264.89 A COMMANDER
AD239424BA ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ GAUCHE €1,264.89 A COMMANDER
...and 1 more part variants. See table on right for more details.
Photo Numéro de Pièce Description Prix (chacun) Stock
702852 BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8 €9.93 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430810002 ISOLATEUR, ADMISSION, COLLECTEUR €19.99 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120810077PK Inlet Manifold Head Gasket (Pack of 2) €271.84 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8D339J444AA SUPPORT, ADMISSION, COLLECTEUR Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
702847 VIS-M6X25 PAN INT LOB 8 €0.99 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8D33001B46BB BADGE D'AILE, COLLECTEUR MOTEUR €86.94 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G432A411AA ASSEMBLAGE DE LA CARTOUCHE €75.64 EN STOCK
Voir tout

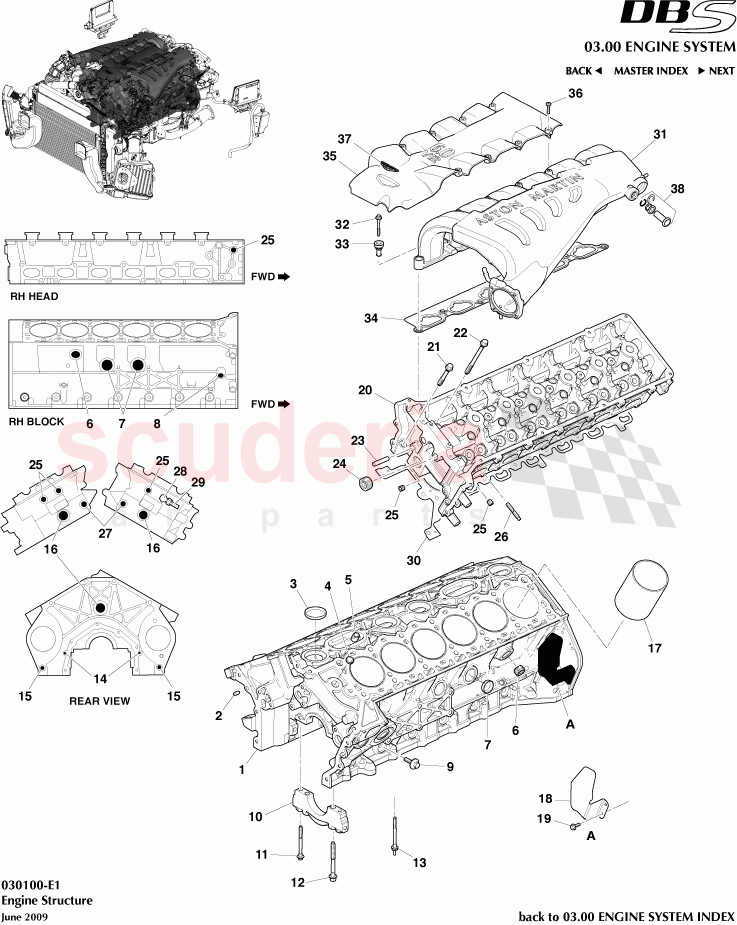

Engine Structure of Aston Martin Aston Martin DBS V12 Diagramme Tapotez pour agrandir
# Détails de la partie Prix
(à l'unité)		 Qté sur
Schéma		 Ajouter au panier
- 91951
MOTEUR ASSY-DBS
DBS, 11MY 		€20,652.91 1
- 91951
MOTEUR ASSY-DBS
DBS 		€20,652.91 1
1 AD436010AA
ASSEMBLAGE DU BLOC-CYLINDRES 		€10,403.30 1
2 184995
CHEVILLE, 8 X 18 		€0.79 2
3 185000
BOUCHON, 52.6 DIA CUP 		€11.45 4
4 185001
BOUCHON, EXPANSION CUP 		€5.38 1
5 184994
CHEVAUCHET, 16 X 19
EN STOCK 		€0.60 4
6 184998
PLUG-PIPE 3/4X14 		€1.09 2
7 184997
BOUCHON 1.26 CUP (32MM)
EN STOCK 		€3.53 4
8 184998
PLUG-PIPE 3/4X14 		€1.09 7
9 4G430110819
BOLT MAIN BEARING CAP
EN STOCK 		€26.75 14
10 1R120110678
CAP-CRANKSHAFT MAIN BRG-REAR 		€60.86 7
11 4G430110203
BOULON, M10 X 1,5 X 91 		€10.59 14
12 4G430110202
BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE
EN STOCK 		€4.35 10
13 185133
GOUJON, CHAPEAUX DE ROULEMENT
EN STOCK 		€19.64 4
14 707151
GOUPILLE-6X16 DWL CHMFR H 		€16.05 2
15 699134
GOUJON, CREUX 		€12.67 2
16 184998
PLUG-PIPE 3/4X14 		€1.09 3
17 7G436055AA
CHEMISE DE CYLINDRE, V12
EN STOCK 		€42.47 12
18 8G436K342BB
BOUCLIER THERMIQUE DU CAPTEUR DE LA MANIVELLE 		€34.21 1
19 700606
VIS, M6 X 12, TÊTE HEXAGONALE À COLLERETTE
EN STOCK 		€0.15 2
20 8D336M099AA
ENSEMBLE CULASSE, CÔTÉ GAUCHE (AVEC SOUPAPES, RESSORTS, ETC., SANS CAMES, ETC.) 		- 1 Enquire
20 8D336F093AA
ENSEMBLE CULASSE CÔTÉ DROIT (AVEC SOUPAPES/RÉGLAGES/RESSORTS, ETC., SANS CAMES, ETC.) 		- 1 Enquire
21 703690
Bolt M8 x 63 Hex Flange Head
EN STOCK 		€20.28 4
22 686044
BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE 		€14.27 28
23 184996
CHEVALIER-10X49.25 		€1.86 2
24 685032
PLUG-1 X 11.5 		€16.97 1
25 186452
FICHE, 1/4-18 X 10,8 		€11.45 2
26 703704
GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE 		€7.35 24
27 686441
PLUG-3/8 - 18X 10.8 		€0.62 2
28 ED230610174
ADAPTATEUR-O/PRESS SWTC 		€93.25 1
29 1R123910532
COMMUTATEUR, PRESSION D'HUILE
EN STOCK 		€6.07 1
30 CD336083AA
JOINT, CULASSE, CÔTÉ GAUCHE
EN STOCK 		€271.47 1
30 CD336051AA
JOINT, CULASSE, CÔTÉ DROIT 		€271.47 1
31 AD239424BA
ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ GAUCHE
10MY 		€1,264.89 1
31 AD239424AA
ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ DROIT
10MY 		€1,264.89 1
31 AD239424BA
ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ GAUCHE 		€1,264.89 1
31 AD239424AA
ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ DROIT 		€1,264.89 1
32 702852
BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8
EN STOCK 		€9.93 14
33 4G430810002
ISOLATEUR, ADMISSION, COLLECTEUR
EN STOCK 		€19.99 14
34 1R120810077PK
Inlet Manifold Head Gasket (Pack of 2)
EN STOCK 		€271.84 2
35 8D339J444AA
SUPPORT, ADMISSION, COLLECTEUR 		- 1 Enquire
36 702847
VIS-M6X25 PAN INT LOB 8
EN STOCK 		€0.99 8
37 8D33001B46BB
BADGE D'AILE, COLLECTEUR MOTEUR 		€86.94 1
38 4G432A411AA
ASSEMBLAGE DE LA CARTOUCHE
EN STOCK 		€75.64 1
