Structure Du Moteur

Aston Martin Rapide

Trouvez votre pièce

Aston Martin Rapide - STRUCTURE DU MOTEUR

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons
  • Vous pouvez cliquer sur un hotspot 1 dans le diagramme des pièces pour localiser la pièce dans le tableau.
Clé de partie
IN
EN STOCK
AS
ARRIVÉE IMMINENTE
TO
A COMMANDER
PE
INFOS SVP

Photo Numéro de Pièce Description Prix (chacun) Stock
AD436015AA ASSEMBLAGE DU BLOC-CYLINDRES Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184995 CHEVILLE, 8 X 18 €0.79 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185000 BOUCHON, 52.6 DIA CUP €11.55 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185001 BOUCHON, EXPANSION CUP €5.43 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184994 CHEVAUCHET, 16 X 19 €0.61 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.10 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184997 BOUCHON 1.26 CUP (32MM) €3.56 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
186452 FICHE, 1/4-18 X 10,8 €11.55 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110819 BOLT MAIN BEARING CAP €26.97 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120110678 CAP-CRANKSHAFT MAIN BRG-REAR €61.36 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110203 BOULON, M10 X 1,5 X 91 €10.68 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110202 BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE €4.39 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
185133 GOUJON, CHAPEAUX DE ROULEMENT €19.80 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
707151 GOUPILLE-6X16 DWL CHMFR H €16.18 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699134 GOUJON, CREUX €12.78 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.10 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
7G436055AA CHEMISE DE CYLINDRE, V12 €42.82 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8G436K342BB BOUCLIER THERMIQUE DU CAPTEUR DE LA MANIVELLE €34.49 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
700606 VIS, M6 X 12, TÊTE HEXAGONALE À COLLERETTE €0.15 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8G436M099AA ENSEMBLE CULASSE, CÔTÉ GAUCHE (AVEC SOUPAPES/RESSORTS/RÉGLAGES, ETC., SANS CAMES, ETC.) €10,837.50 A COMMANDER
8G436049AA HD ASSEMBLY CYL(6.0L-V12- €6,715.87 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703690 Bolt M8 x 63 Hex Flange Head €20.45 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
686044 BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE €14.39 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
184996 CHEVALIER-10X49.25 €1.88 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185032 FICHE 1 11.5X18 HL Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
186452 FICHE, 1/4-18 X 10,8 €11.55 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703704 GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE €7.41 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
686441 PLUG-3/8 - 18X 10.8 €0.62 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
ED230610174 ADAPTATEUR-O/PRESS SWTC €94.03 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R123910532 COMMUTATEUR, PRESSION D'HUILE €6.12 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336083AA JOINT, CULASSE, CÔTÉ GAUCHE €273.71 EN STOCK
CD336051AA JOINT, CULASSE, CÔTÉ DROIT €273.71 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8G439425CA ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ GAUCHE Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
8G439425DA COLLECTEUR D'ADMISSION, CÔTÉ DROIT Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
702852 BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8 €10.01 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430810002 ISOLATEUR, ADMISSION, COLLECTEUR €20.15 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120810077PK Inlet Manifold Head Gasket (Pack of 2) €308.46 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8G439J444AA SUPPORT, COLLECTEUR D'ADMISSION €408.19 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
702847 VIS-M6X25 PAN INT LOB 8 €1.00 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G43001B46BB BADGE DU COLLECTEUR €80.14 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
EG330810726 SENSOR-AIR TEMPERATURE €9.56 ARRIVÉE
Photo Numéro de Pièce Description Prix (chacun) Stock
4G432A411AA ASSEMBLAGE DE LA CARTOUCHE €76.26 EN STOCK
Voir tout

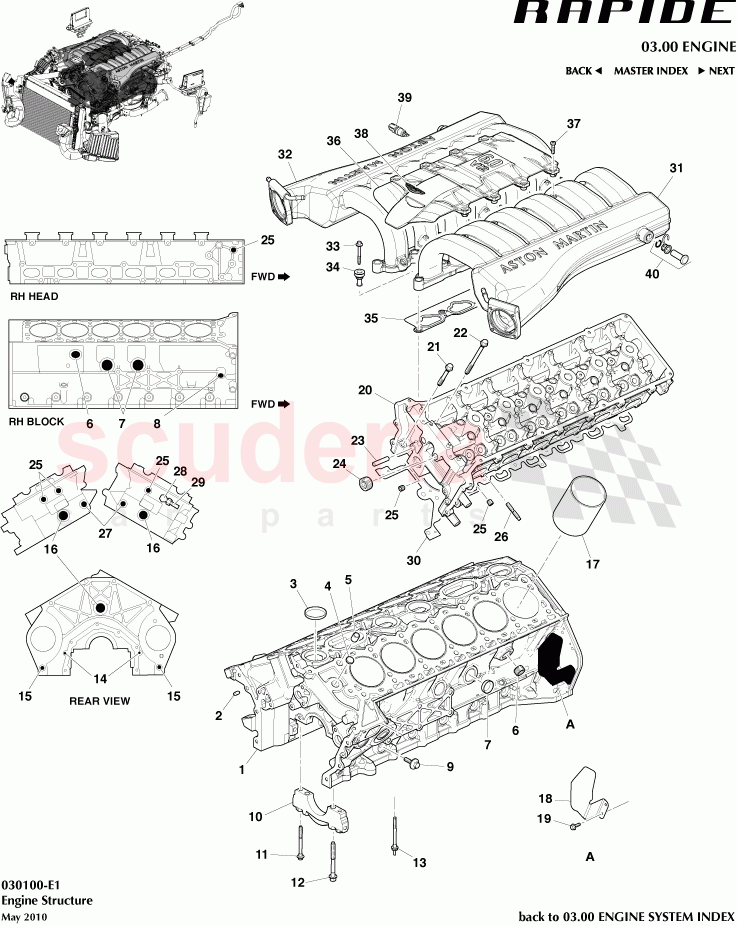

Engine Structure of Aston Martin Aston Martin Rapide Diagramme Tapotez pour agrandir
# Détails de la partie Prix
(à l'unité)		 Qté sur
Schéma		 Ajouter au panier
- 91950
MOTEUR ASSY-DB9 08MY
RAPIDE 		€20,816.62 1
1 AD436015AA
ASSEMBLAGE DU BLOC-CYLINDRES
AM09 		- 1 Enquire
2 184995
CHEVILLE, 8 X 18 		€0.79 2
3 185000
BOUCHON, 52.6 DIA CUP 		€11.55 4
4 185001
BOUCHON, EXPANSION CUP 		€5.43 1
5 184994
CHEVAUCHET, 16 X 19
EN STOCK 		€0.61 4
6 184998
PLUG-PIPE 3/4X14 		€1.10 2
7 184997
BOUCHON 1.26 CUP (32MM)
EN STOCK 		€3.56 4
8 186452
FICHE, 1/4-18 X 10,8 		€11.55 7
9 4G430110819
BOLT MAIN BEARING CAP
EN STOCK 		€26.97 14
10 1R120110678
CAP-CRANKSHAFT MAIN BRG-REAR 		€61.36 7
11 4G430110203
BOULON, M10 X 1,5 X 91
EN STOCK 		€10.68 14
12 4G430110202
BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE
EN STOCK 		€4.39 10
13 185133
GOUJON, CHAPEAUX DE ROULEMENT 		€19.80 4
14 707151
GOUPILLE-6X16 DWL CHMFR H 		€16.18 2
15 699134
GOUJON, CREUX 		€12.78 2
16 184998
PLUG-PIPE 3/4X14 		€1.10 3
17 7G436055AA
CHEMISE DE CYLINDRE, V12
EN STOCK 		€42.82 12
18 8G436K342BB
BOUCLIER THERMIQUE DU CAPTEUR DE LA MANIVELLE 		€34.49 1
19 700606
VIS, M6 X 12, TÊTE HEXAGONALE À COLLERETTE
EN STOCK 		€0.15 2
20 8G436M099AA
ENSEMBLE CULASSE, CÔTÉ GAUCHE (AVEC SOUPAPES/RESSORTS/RÉGLAGES, ETC., SANS CAMES, ETC.) 		€10,837.50 1
20 8G436049AA
HD ASSEMBLY CYL(6.0L-V12- 		€6,715.87 1
21 703690
Bolt M8 x 63 Hex Flange Head
EN STOCK 		€20.45 4
22 686044
BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE
EN STOCK 		€14.39 28
23 184996
CHEVALIER-10X49.25 		€1.88 2
24 185032
FICHE 1 11.5X18 HL 		- 2 Enquire
25 186452
FICHE, 1/4-18 X 10,8 		€11.55 2
26 703704
GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE
EN STOCK 		€7.41 24
27 686441
PLUG-3/8 - 18X 10.8 		€0.62 2
28 ED230610174
ADAPTATEUR-O/PRESS SWTC 		€94.03 1
29 1R123910532
COMMUTATEUR, PRESSION D'HUILE
EN STOCK 		€6.12 1
30 CD336083AA
JOINT, CULASSE, CÔTÉ GAUCHE
EN STOCK 		€273.71 1
30 CD336051AA
JOINT, CULASSE, CÔTÉ DROIT
EN STOCK 		€273.71 1
31 8G439425CA
ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ GAUCHE 		- 1 Enquire
32 8G439425DA
COLLECTEUR D'ADMISSION, CÔTÉ DROIT 		- 1 Enquire
33 702852
BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8
EN STOCK 		€10.01 14
34 4G430810002
ISOLATEUR, ADMISSION, COLLECTEUR
EN STOCK 		€20.15 14
35 1R120810077PK
Inlet Manifold Head Gasket (Pack of 2)
EN STOCK 		€308.46 2
36 8G439J444AA
SUPPORT, COLLECTEUR D'ADMISSION 		€408.19 1
37 702847
VIS-M6X25 PAN INT LOB 8
EN STOCK 		€1.00 8
38 4G43001B46BB
BADGE DU COLLECTEUR 		€80.14 1
39 EG330810726
SENSOR-AIR TEMPERATURE
ARRIVÉE 		€9.56 1
40 4G432A411AA
ASSEMBLAGE DE LA CARTOUCHE
EN STOCK 		€76.26 1
