Aston Martin V12 Zagato - STRUCTURE DU MOTEUR

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons
  • Vous pouvez cliquer sur un hotspot 1 dans le diagramme des pièces pour localiser la pièce dans le tableau.
Clé de partie
IN
EN STOCK
AS
ARRIVÉE IMMINENTE
TO
A COMMANDER
PE
INFOS SVP

Photo Numéro de Pièce Description Prix (chacun) Stock
AD436010AA ASSEMBLAGE DU BLOC-CYLINDRES €10,368.10 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184995 CHEVILLE, 8 X 18 €0.78 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185000 BOUCHON, 52.6 DIA CUP €11.41 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185001 BOUCHON, EXPANSION CUP €5.36 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184994 CHEVAUCHET, 16 X 19 €0.60 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.08 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184997 BOUCHON 1.26 CUP (32MM) €3.52 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
186452 FICHE, 1/4-18 X 10,8 €11.41 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110819 BOLT MAIN BEARING CAP €26.66 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120110678 CAP-CRANKSHAFT MAIN BRG-REAR €60.65 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110202 BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE €4.34 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110203 BOULON, M10 X 1,5 X 91 €10.56 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185133 GOUJON, CHAPEAUX DE ROULEMENT €19.57 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
707151 GOUPILLE-6X16 DWL CHMFR H €15.99 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699134 GOUJON, CREUX €12.63 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
7G436055AA CHEMISE DE CYLINDRE, V12 €42.32 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8D336M099AA ENSEMBLE CULASSE, CÔTÉ GAUCHE (AVEC SOUPAPES, RESSORTS, ETC., SANS CAMES, ETC.) Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703690 Bolt M8 x 63 Hex Flange Head €20.21 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
686044 BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE €14.22 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
707152 BROCHE-10 X 49,25 DWL €1.82 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
707154 PLUG-1 X11.5 SCKT HX €24.58 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703704 GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE €7.33 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
686441 PLUG-3/8 - 18X 10.8 €0.61 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
ED230610174 ADAPTATEUR-O/PRESS SWTC €92.94 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336083AA JOINT, CULASSE, CÔTÉ GAUCHE €270.55 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
AD239424BA ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ GAUCHE €1,260.61 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
702852 BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8 €9.89 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430810002 ISOLATEUR, ADMISSION, COLLECTEUR €19.92 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120810077PK Inlet Manifold Head Gasket (Pack of 2) €270.92 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8D339J444BB BLOC DE SUPPORT, ADMISSION, COLLECTEUR €420.19 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
702847 VIS-M6X25 PAN INT LOB 8 €0.99 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8D33001B46BB BADGE D'AILE, COLLECTEUR MOTEUR €86.65 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G432A411AA ASSEMBLAGE DE LA CARTOUCHE €75.38 EN STOCK
Voir tout

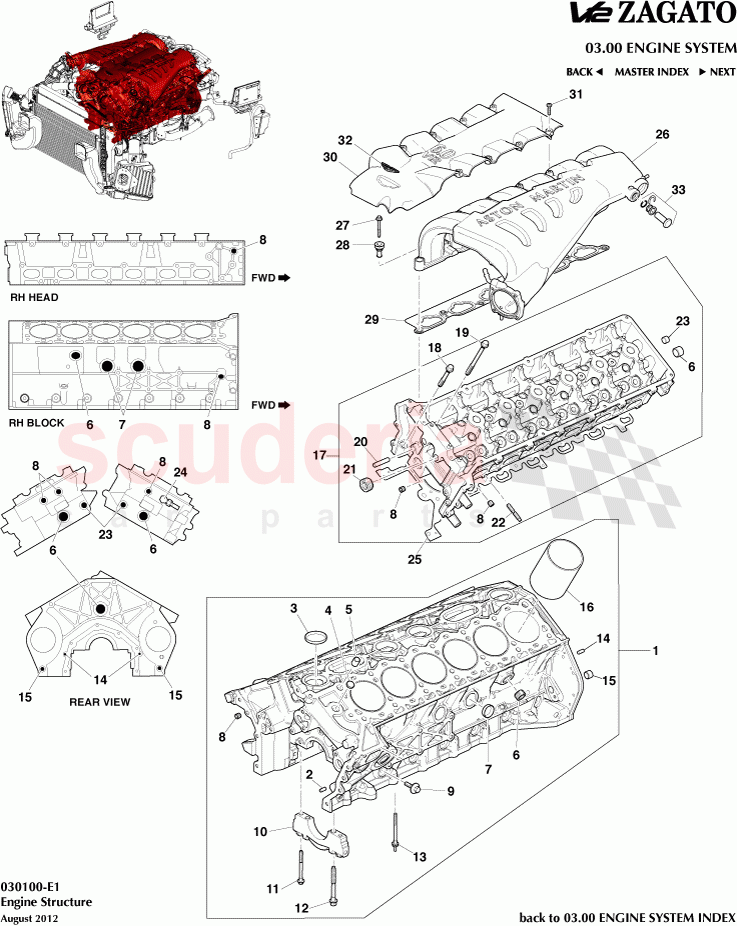

Engine Structure of Aston Martin Aston Martin V12 Zagato Diagramme Tapotez pour agrandir
# Détails de la partie Prix
(à l'unité)		 Qté sur
Schéma		 Ajouter au panier
- 91959
MOTEUR-V12 VANTAGE 		€24,559.10 1
- 8D336F093AA
ENSEMBLE CULASSE CÔTÉ DROIT (AVEC SOUPAPES/RÉGLAGES/RESSORTS, ETC., SANS CAMES, ETC.)
COMPREND LES SOUPAPES, LES RÉGLEURS ET LES RESSORTS, À L'EXCLUSION DES ARBRES À CAMES 		- 1 Enquire
- 8D336050AA
ASSEMBLAGE DE LA TÊTE, CYLINDRE, CÔTÉ GAUCHE
EXCLUT LES SOUPAPES, LES RÉGLEURS, LES RESSORTS ET LES ARBRES À CAMES 		€6,851.77 1
- 8D336049AA
ASSEMBLAGE DE TÊTE CYLINDRE CÔTÉ DROIT
EXCLUT LES SOUPAPES, LES RÉGLEURS, LES RESSORTS ET LES ARBRES À CAMES 		€6,721.30 1
- CD336051AA
JOINT, CULASSE, CÔTÉ DROIT 		€270.55 1
- AD239424AA
ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ DROIT
COMPREND L'ARTICLE 33 ET LE CAPTEUR DE TEMPÉRATURE DE L'AIR 		€1,260.61 1
1 AD436010AA
ASSEMBLAGE DU BLOC-CYLINDRES 		€10,368.10 1
2 184995
CHEVILLE, 8 X 18 		€0.78 2
3 185000
BOUCHON, 52.6 DIA CUP 		€11.41 4
4 185001
BOUCHON, EXPANSION CUP 		€5.36 1
5 184994
CHEVAUCHET, 16 X 19
EN STOCK 		€0.60 4
6 184998
PLUG-PIPE 3/4X14 		€1.08 5
7 184997
BOUCHON 1.26 CUP (32MM)
EN STOCK 		€3.52 4
8 186452
FICHE, 1/4-18 X 10,8 		€11.41 10
9 4G430110819
BOLT MAIN BEARING CAP
EN STOCK 		€26.66 14
10 1R120110678
CAP-CRANKSHAFT MAIN BRG-REAR 		€60.65 7
11 4G430110202
BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE
EN STOCK 		€4.34 10
12 4G430110203
BOULON, M10 X 1,5 X 91 		€10.56 14

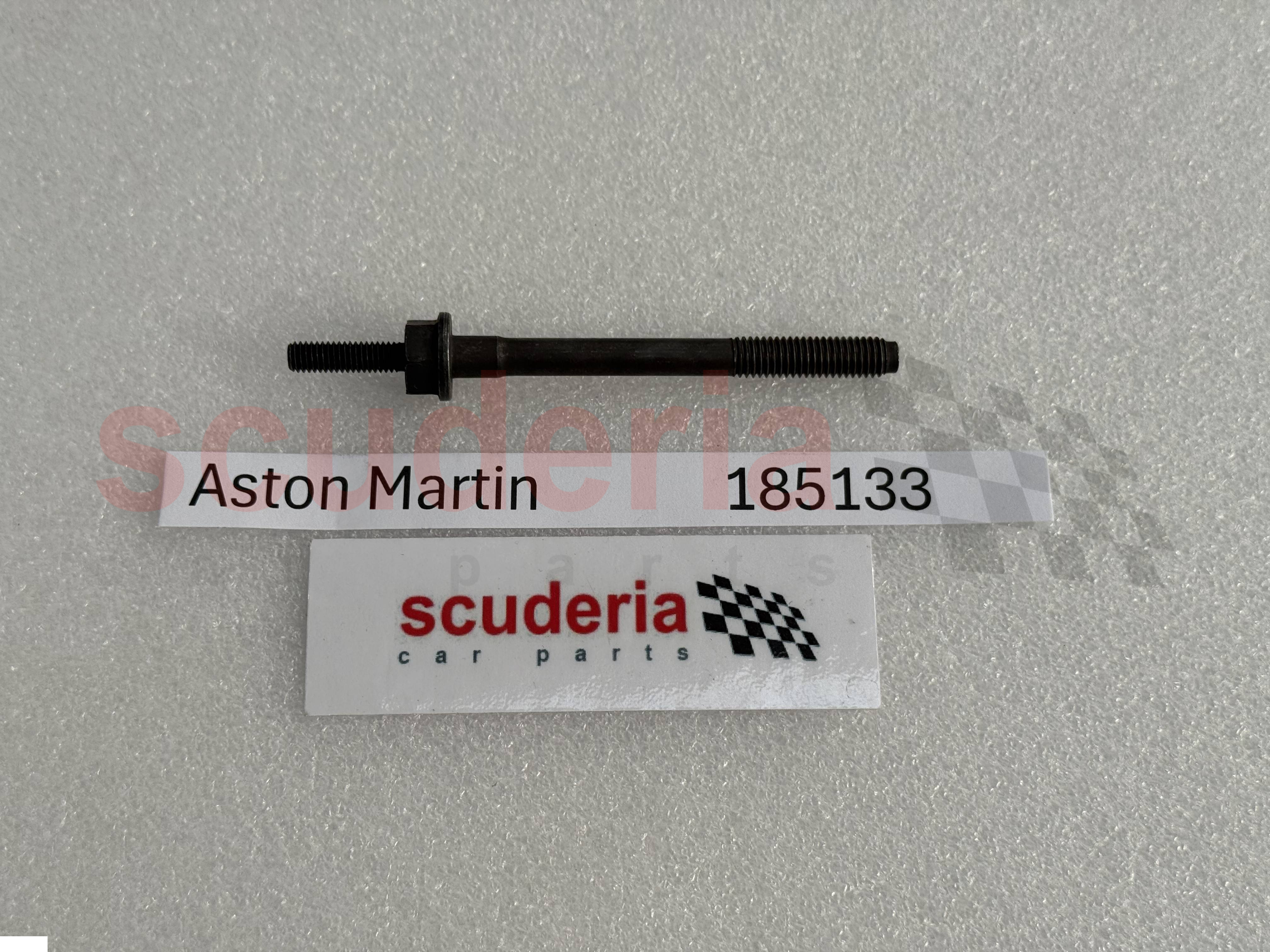

13 185133
GOUJON, CHAPEAUX DE ROULEMENT
EN STOCK 		€19.57 4
14 707151
GOUPILLE-6X16 DWL CHMFR H 		€15.99 2
15 699134
GOUJON, CREUX 		€12.63 2
16 7G436055AA
CHEMISE DE CYLINDRE, V12
EN STOCK 		€42.32 12
17 8D336M099AA
ENSEMBLE CULASSE, CÔTÉ GAUCHE (AVEC SOUPAPES, RESSORTS, ETC., SANS CAMES, ETC.)
COMPREND LES SOUPAPES, LES RÉGLEURS ET LES RESSORTS, À L'EXCLUSION DES ARBRES À CAMES 		- 1 Enquire
18 703690
Bolt M8 x 63 Hex Flange Head
EN STOCK 		€20.21 4
19 686044
BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE 		€14.22 28
20 707152
BROCHE-10 X 49,25 DWL 		€1.82 2
21 707154
PLUG-1 X11.5 SCKT HX 		€24.58 1
22 703704
GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE 		€7.33 24
23 686441
PLUG-3/8 - 18X 10.8 		€0.61 2
24 ED230610174
ADAPTATEUR-O/PRESS SWTC 		€92.94 1
25 CD336083AA
JOINT, CULASSE, CÔTÉ GAUCHE
EN STOCK 		€270.55 1
26 AD239424BA
ADMISSION, ENSEMBLE DU COLLECTEUR, CÔTÉ GAUCHE
COMPREND L'ARTICLE 33 		€1,260.61 1
27 702852
BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8
EN STOCK 		€9.89 14
28 4G430810002
ISOLATEUR, ADMISSION, COLLECTEUR
EN STOCK 		€19.92 14
29 1R120810077PK
Inlet Manifold Head Gasket (Pack of 2)
PACK DE 2
EN STOCK 		€270.92 2
30 8D339J444BB
BLOC DE SUPPORT, ADMISSION, COLLECTEUR 		€420.19 1
31 702847
VIS-M6X25 PAN INT LOB 8
EN STOCK 		€0.99 8
32 8D33001B46BB
BADGE D'AILE, COLLECTEUR MOTEUR 		€86.65 1
33 4G432A411AA
ASSEMBLAGE DE LA CARTOUCHE
EN STOCK 		€75.38 2
