Système Hydraulique Asm

Aston Martin Vanquish (2001-2007)

Trouvez votre pièce

Aston Martin Vanquish (2001-2007) - SYSTÈME HYDRAULIQUE ASM

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons
  • Vous pouvez cliquer sur un hotspot 1 dans le diagramme des pièces pour localiser la pièce dans le tableau.
Clé de partie
IN
EN STOCK
AS
ARRIVÉE IMMINENTE
TO
A COMMANDER
PE
INFOS SVP

Photo Numéro de Pièce Description Prix (chacun) Stock
4R124110718 ASM ACT/MAN €14,148.54 A COMMANDER
4R124110718 ASM ACT/MAN €14,148.54 A COMMANDER
6G337A564AA ROULEMENT D'EMBRAYAGE ENSEMBLE ESCLAVE €744.03 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
703265 VIS, M6 X 16, TÊTE HEXAGONALE À COLLERETTE €0.24 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
700151 VIS M8X45 HEXAGONE FLG8 €1.66 A COMMANDER
703739 ÉCROU, M8, TÊTE À COLLERETTE HEXAGONALE €0.85 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703193 BOULON M8 X 55 GRD 8 FLANGE TÊTE HEXAGONALE CHROMÉ LIBRE €0.38 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703153 BOULON M8X33 FLNG PIL ADH 10.9 CHROME FREE €1.68 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12384064AA SOUFFLET, JOINT DE CARDAN Renseigner A COMMANDER
700920 ECROU M8 HEX FLG P/T MTL 10 €2.60 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12381756AC SUPPORT AV - ASM MFOLD €57.18 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699618 CLIP 'P €2.41 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
699083 VIS M6 X 30 FLG HD €0.36 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12382674AB SANGLE DE FIXATION TUYAU €23.97 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699700 CLIP 'P' - 08 €1.57 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699697 ÉCROU, M6, FLG DURALOCK €2.17 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R124110689 KIT POMPE ASM €1,788.95 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703199 BOULON M6X30 HEX FLG SANS CHROME €0.30 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
3280356 GROMMET €3.97 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703169 ÉCROU - BRIDE HEXAGONALE M6 CHROMÉ LIBRE €0.40 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12381725AG TUYAU - POMPE ASM AU COLLECTEUR ASM (HP) €359.12 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12382818AB ADAPTATEUR POMPE ASM M12X1.0 €48.28 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699700 CLIP 'P' - 08 €1.57 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699683 ISOLATEUR - TYPE A 20-20 €6.79 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703169 ÉCROU - BRIDE HEXAGONALE M6 CHROMÉ LIBRE €0.40 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12384568AA RESERVOIR - HUILE HYDRAULIQUE €168.92 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12381441AB BRKT-ASM RESERVOIR €37.25 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703739 ÉCROU, M8, TÊTE À COLLERETTE HEXAGONALE €0.85 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699681 RONDELLE Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12381449AF ASSEMBLAGE DE FLEXIBLE - ASM €226.06 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12381729AH HOSE-Y-PIECE TO ASM €624.44 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699094 CLIP, TUYAU, RESSORT, 16-25 €5.29 EN STOCK
699721 COLLIER DE SERRAGE DIA 21 €1.94 A COMMANDER
699545 COLLIER DE SERRAGE OETIKER REF : 025.6 - 706R €2.19 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
702972 VIS, M8 X 14 €0.29 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12384430AB HOSE - RESERVOIR TO OVER FLOW €107.15 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
8D3360155AA COLLIER - TUYAU PAS €4.08 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12384431AA HOSE - BLANK ASM OVERFLOW €26.08 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12382943AA ELBOW - ASM RESERVOIR PIPE €130.38 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12382942AA TUYAU D'AÉRATION ASM €9.64 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12383289AD SUPPORT - SUPPORT DE TUYAU €31.52 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12383581AB ISOLATEUR CAOUTCHOUC €13.22 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12385777AA SUPPORT ASM SUPPORT €46.16 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
700437 ENTRETOISE SUPPORT ASM 12MM €2.14 A COMMANDER
1R12385777AA SUPPORT ASM SUPPORT €46.16 A COMMANDER
1R12385777AA SUPPORT ASM SUPPORT €46.16 A COMMANDER
...and 1 more part variants. See table on right for more details.
Photo Numéro de Pièce Description Prix (chacun) Stock
700606 VIS, M6 X 12, TÊTE HEXAGONALE À COLLERETTE €0.15 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R12103825AA GOUJON - SUPPORT ARRIÈRE - BOÎTE DE VITESSES €34.65 A COMMANDER
1R124110465 KIT DE MISE À NIVEAU DE CAPTEUR MAGNÉTIQUE €1,141.56 A COMMANDER
1R123710370A KIT-CAPTEUR DE POSITION D'EMBRAYAGE €381.25 A COMMANDER
...and 12 more part variants. See table on right for more details.
Voir tout

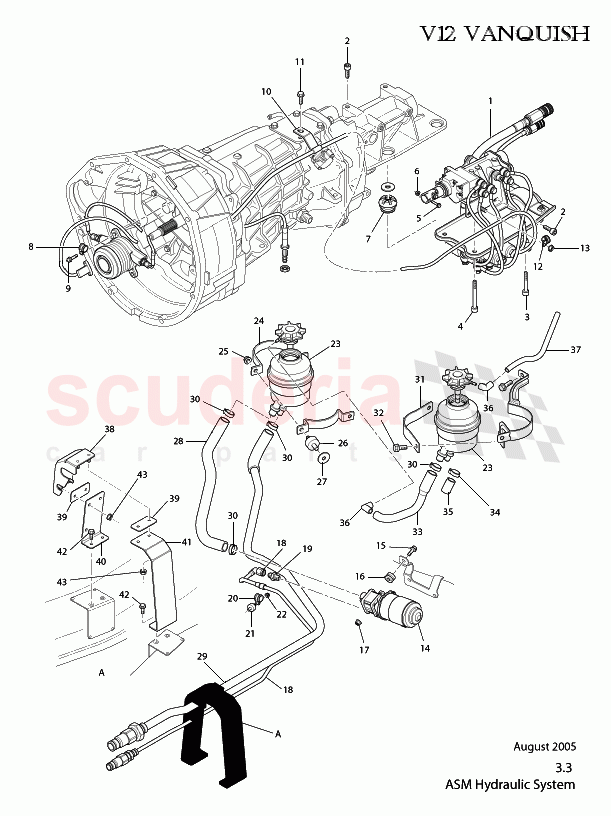

ASM Hydraulic System of Aston Martin Aston Martin Vanquish (2001-2007) Diagramme Tapotez pour agrandir
# Détails de la partie Prix
(à l'unité)		 Qté sur
Schéma		 Ajouter au panier
1 4R124110718
ASM ACT/MAN
VANQUISH S À PARTIR DE (V) 501506 		€14,148.54 1
1 4R124110718
ASM ACT/MAN 		€14,148.54 1
1 6G337A564AA
ROULEMENT D'EMBRAYAGE ENSEMBLE ESCLAVE
EN STOCK 		€744.03 1
2 703265
VIS, M6 X 16, TÊTE HEXAGONALE À COLLERETTE
EN STOCK 		€0.24 4
3 700151
VIS M8X45 HEXAGONE FLG8 		€1.66 2
3 703739
ÉCROU, M8, TÊTE À COLLERETTE HEXAGONALE 		€0.85 4
4 703193
BOULON M8 X 55 GRD 8 FLANGE TÊTE HEXAGONALE CHROMÉ LIBRE 		€0.38 2
5 703153
BOULON M8X33 FLNG PIL ADH 10.9 CHROME FREE 		€1.68 1
6 1R12384064AA
SOUFFLET, JOINT DE CARDAN 		- 1 Enquire
6 700920
ECROU M8 HEX FLG P/T MTL 10 		€2.60 1
7 1R12381756AC
SUPPORT AV - ASM MFOLD 		€57.18 4
8 699618
CLIP 'P
EN STOCK 		€2.41 1
9 699083
VIS M6 X 30 FLG HD 		€0.36 2
10 1R12382674AB
SANGLE DE FIXATION TUYAU 		€23.97 1
12 699700
CLIP 'P' - 08 		€1.57 2
13 699697
ÉCROU, M6, FLG DURALOCK 		€2.17 1
14 1R124110689
KIT POMPE ASM 		€1,788.95 1
15 703199
BOULON M6X30 HEX FLG SANS CHROME
EN STOCK 		€0.30 3
16 3280356
GROMMET 		€3.97 3
17 703169
ÉCROU - BRIDE HEXAGONALE M6 CHROMÉ LIBRE
EN STOCK 		€0.40 3
18 1R12381725AG
TUYAU - POMPE ASM AU COLLECTEUR ASM (HP) 		€359.12 1
19 1R12382818AB
ADAPTATEUR POMPE ASM M12X1.0 		€48.28 1
20 699700
CLIP 'P' - 08 		€1.57 1
21 699683
ISOLATEUR - TYPE A 20-20 		€6.79 1
22 703169
ÉCROU - BRIDE HEXAGONALE M6 CHROMÉ LIBRE
EN STOCK 		€0.40 1
23 1R12384568AA
RESERVOIR - HUILE HYDRAULIQUE 		€168.92 2
24 1R12381441AB
BRKT-ASM RESERVOIR 		€37.25 1
25 703739
ÉCROU, M8, TÊTE À COLLERETTE HEXAGONALE 		€0.85 2
26 699685
ISOLATEUR - TYPE A 30-15 		€11.99 2
27 699681
RONDELLE 		- 2 Enquire
28 1R12381449AF
ASSEMBLAGE DE FLEXIBLE - ASM
EN STOCK 		€226.06 1
29 1R12381729AH
HOSE-Y-PIECE TO ASM 		€624.44 1
30 699094
CLIP, TUYAU, RESSORT, 16-25
EN STOCK 		€5.29 1
30 699721
COLLIER DE SERRAGE DIA 21 		€1.94 1
30 699545
COLLIER DE SERRAGE OETIKER REF : 025.6 - 706R 		€2.19 2
31 1R12384340BA
BRACE RES O/FLOW 		€43.80 1
32 702972
VIS, M8 X 14 		€0.29 4
33 1R12384430AB
HOSE - RESERVOIR TO OVER FLOW 		€107.15 1
34 8D3360155AA
COLLIER - TUYAU PAS 		€4.08 1
35 1R12384431AA
HOSE - BLANK ASM OVERFLOW 		€26.08 1
36 1R12382943AA
ELBOW - ASM RESERVOIR PIPE
VOITURES ANCIENNES 		€130.38 1
37 1R12382942AA
TUYAU D'AÉRATION ASM 		€9.64 1
38 1R12383289AD
SUPPORT - SUPPORT DE TUYAU
VOITURES ANCIENNES 		€31.52 1
39 1R12383581AB
ISOLATEUR CAOUTCHOUC 		€13.22 2
40 1R12385777AA
SUPPORT ASM SUPPORT
VOITURES ANCIENNES 		€46.16 1
41 700437
ENTRETOISE SUPPORT ASM 12MM
VOITURES ULTÉRIEURES 		€2.14 1
41 1R12385777AA
SUPPORT ASM SUPPORT
VOITURES ANCIENNES 		€46.16 1
41 1R12385777AA
SUPPORT ASM SUPPORT
VOITURES ULTÉRIEURES 		€46.16 1
41 699699
CLIP 'P' - 16
VOITURES ULTÉRIEURES 		€1.57 3
42 700606
VIS, M6 X 12, TÊTE HEXAGONALE À COLLERETTE
EN STOCK 		€0.15 4
43 1R12103825AA
GOUJON - SUPPORT ARRIÈRE - BOÎTE DE VITESSES
VOIR SECT 1.8 		€34.65 1
43 1R124110465
KIT DE MISE À NIVEAU DE CAPTEUR MAGNÉTIQUE 		€1,141.56 1
43 1R123710370A
KIT-CAPTEUR DE POSITION D'EMBRAYAGE 		€381.25 1
43 4R12386325AB
PLCD SENSOR MAIN BODY 		€779.92 1
43 701200
VIS DE POSITIONNEMENT M4 		€23.52 1
43 4R12386327AA
PLCD PORTE-AIMANT 		€41.03 1
43 5R13386362AA
JOINT - CAPTEUR DE CHANGEMENT DE VITESSE MODIFIÉ 		€13.36 1
43 4R12376322AA
PLOMB DE LIAISON DE POSITION DE L'ENGRENAGE DE TRANSMISSION 		€190.48 1
43 91842
PLAQUE H 		€414.69 1
43 4R13416328AA
BLANKING PLUG - GEARBOX (SERVICE ONLY) 		€37.25 2
43 703193
BOULON M8 X 55 GRD 8 FLANGE TÊTE HEXAGONALE CHROMÉ LIBRE 		€0.38 2
43 703188
VIS M8 X1,25 X 20 BRIDE TÊTE HEXAGONALE CHROMÉE LIBRE 		€0.48 4
43 703169
ÉCROU - BRIDE HEXAGONALE M6 CHROMÉ LIBRE
EN STOCK 		€0.40 4
43 703273
RONDELLE VAGUE RESSORT M8 		€0.05 4
43 699751S
LUBRIFIANT-1 LTR ASM SYSTEM 		€24.99 -
