Structure Du Moteur

Aston Martin Vanquish (2012+)

Trouvez votre pièce

Aston Martin Vanquish (2012+) - STRUCTURE DU MOTEUR

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons
  • Vous pouvez cliquer sur un hotspot 1 dans le diagramme des pièces pour localiser la pièce dans le tableau.
Clé de partie
IN
EN STOCK
AS
ARRIVÉE IMMINENTE
TO
A COMMANDER
PE
INFOS SVP

Photo Numéro de Pièce Description Prix (chacun) Stock
CD336010AE ASSEMBLAGE DU BLOC-CYLINDRES €14,980.86 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185133 GOUJON, CHAPEAUX DE ROULEMENT €19.64 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
7G436055AA CHEMISE DE CYLINDRE, V12 €42.48 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120110678 CAP-CRANKSHAFT MAIN BRG-REAR €60.88 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110202 BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE €4.35 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110203 BOULON, M10 X 1,5 X 91 €10.60 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
185000 BOUCHON, 52.6 DIA CUP €11.45 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
184997 BOUCHON 1.26 CUP (32MM) €3.53 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
184998 PLUG-PIPE 3/4X14 €1.09 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
W701202S300 PIN, 8 X 18,25 Renseigner A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430110819 BOLT MAIN BEARING CAP €26.76 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
707150 PIN €1.03 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
699134 GOUJON, CREUX €12.68 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
707151 GOUPILLE-6X16 DWL CHMFR H €16.05 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
704775 BOUCHON, 19.35, EXP CUP €0.87 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
186452 FICHE, 1/4-18 X 10,8 €11.45 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336M099AA ENSEMBLE CULASSE, CÔTÉ GAUCHE €10,756.01 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
686044 BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE €14.27 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
703690 Bolt M8 x 63 Hex Flange Head €20.28 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
703704 GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE €7.35 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
707130 BOULON-M6X1.06X40 HEX €0.47 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
707152 BROCHE-10 X 49,25 DWL €1.83 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
707154 PLUG-1 X11.5 SCKT HX €24.68 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
686441 PLUG-3/8 - 18X 10.8 €0.62 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336083AA JOINT, CULASSE, CÔTÉ GAUCHE €271.55 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
JD339424BA ENSEMBLE DU COLLECTEUR D'ADMISSION, CÔTÉ GAUCHE €2,612.09 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
4G432A411AA ASSEMBLAGE DE LA CARTOUCHE €75.66 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
1R120810077PK Inlet Manifold Head Gasket (Pack of 2) €271.93 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
702852 BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8 €9.93 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430810002 ISOLATEUR, ADMISSION, COLLECTEUR €19.99 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
CD339J444BA BÉQUILLE - INT €844.10 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
702847 VIS-M6X25 PAN INT LOB 8 €0.99 EN STOCK
Photo Numéro de Pièce Description Prix (chacun) Stock
8D33001B46BB BADGE D'AILE, COLLECTEUR MOTEUR €86.97 A COMMANDER
Photo Numéro de Pièce Description Prix (chacun) Stock
ED230610174 ADAPTATEUR-O/PRESS SWTC €93.28 A COMMANDER
Voir tout

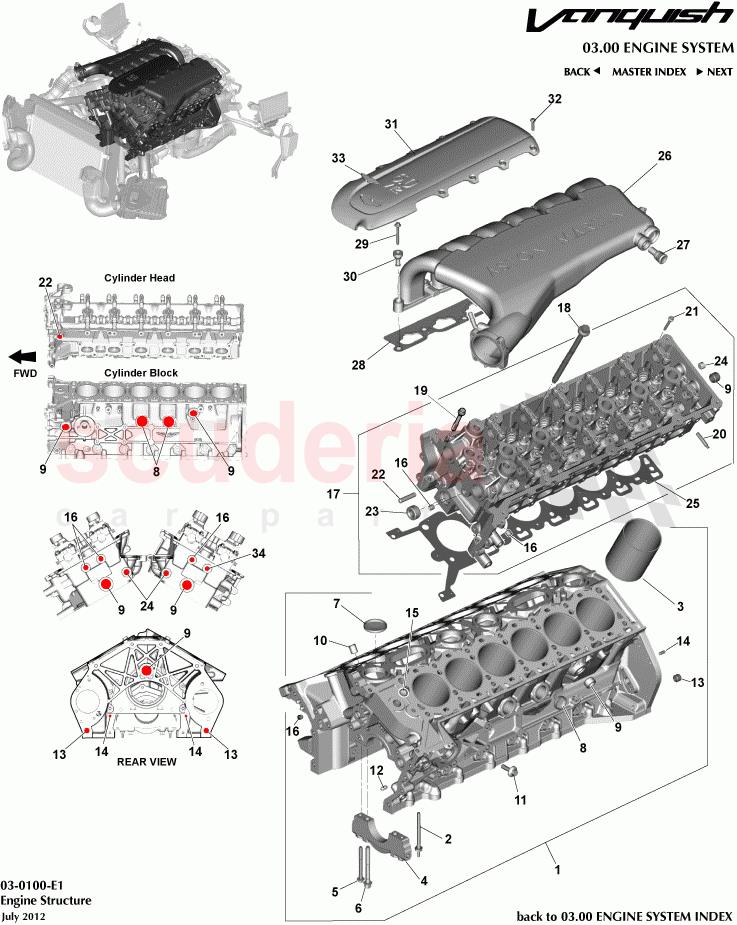

Engine Structure of Aston Martin Aston Martin Vanquish (2012+) Diagramme Tapotez pour agrandir
# Détails de la partie Prix
(à l'unité)		 Qté sur
Schéma		 Ajouter au panier
- 91952
ENSEMBLE MOTEUR, AM11 		€24,221.08 1
- CD336049BB
ASSEMBLAGE DE LA TÊTE, CÔTÉ DROIT
COMPREND LES SOUPAPES, LES RÉGLEURS ET LES RESSORTS, À L'EXCLUSION DES ARBRES À CAMES 		€5,297.04 1
- CD336050BC
ASSEMBLAGE TÊTE CYLINDRE CÔTÉ GAUCHE
EXCLUT LES SOUPAPES, LES RÉGLEURS, LES RESSORTS ET LES ARBRES À CAMES 		€6,465.49 1
- CD336049BB
ASSEMBLAGE DE LA TÊTE, CÔTÉ DROIT
EXCLUT LES SOUPAPES, LES RÉGLEURS, LES RESSORTS ET LES ARBRES À CAMES 		€5,297.04 1
- CD336051AA
JOINT, CULASSE, CÔTÉ DROIT 		€271.55 1
- JD339424AA
COLLECTEUR D'ADMISSION, ASSY, CÔTÉ DROIT
COMPREND L'ARTICLE 27 ET LE CAPTEUR DE TEMPÉRATURE DE L'AIR 		€2,612.09 1
1 CD336010AE
ASSEMBLAGE DU BLOC-CYLINDRES 		€14,980.86 1
2 185133
GOUJON, CHAPEAUX DE ROULEMENT
EN STOCK 		€19.64 4
3 7G436055AA
CHEMISE DE CYLINDRE, V12
EN STOCK 		€42.48 12
4 1R120110678
CAP-CRANKSHAFT MAIN BRG-REAR 		€60.88 7
5 4G430110202
BOULON, M8 X 1,25 X 82, TÊTE HEXAGONALE
EN STOCK 		€4.35 10
6 4G430110203
BOULON, M10 X 1,5 X 91 		€10.60 14
7 185000
BOUCHON, 52.6 DIA CUP 		€11.45 4
8 184997
BOUCHON 1.26 CUP (32MM)
EN STOCK 		€3.53 4
9 184998
PLUG-PIPE 3/4X14 		€1.09 7
10 W701202S300
PIN, 8 X 18,25 		- 4 Enquire
11 4G430110819
BOLT MAIN BEARING CAP
EN STOCK 		€26.76 14
12 707150
PIN 		€1.03 2
13 699134
GOUJON, CREUX 		€12.68 2
14 707151
GOUPILLE-6X16 DWL CHMFR H 		€16.05 2
15 704775
BOUCHON, 19.35, EXP CUP 		€0.87 1
16 186452
FICHE, 1/4-18 X 10,8 		€11.45 10
17 CD336M099AA
ENSEMBLE CULASSE, CÔTÉ GAUCHE
COMPREND LES SOUPAPES, LES RÉGLEURS ET LES RESSORTS, À L'EXCLUSION DES ARBRES À CAMES 		€10,756.01 1
18 686044
BOULON M10 X 1,5 X 151,5, TÊTE HEXAGONALE À BRIDE 		€14.27 28
19 703690
Bolt M8 x 63 Hex Flange Head
EN STOCK 		€20.28 4
20 703704
GOUJON, M8 X 13,6+16, TÊTE HEXAGONALE 		€7.35 24
21 707130
BOULON-M6X1.06X40 HEX 		€0.47 56
22 707152
BROCHE-10 X 49,25 DWL 		€1.83 2
23 707154
PLUG-1 X11.5 SCKT HX 		€24.68 2
24 686441
PLUG-3/8 - 18X 10.8 		€0.62 2
25 CD336083AA
JOINT, CULASSE, CÔTÉ GAUCHE
EN STOCK 		€271.55 1
26 JD339424BA
ENSEMBLE DU COLLECTEUR D'ADMISSION, CÔTÉ GAUCHE
COMPREND L'ARTICLE 27 		€2,612.09 1
27 4G432A411AA
ASSEMBLAGE DE LA CARTOUCHE
EN STOCK 		€75.66 2
28 1R120810077PK
Inlet Manifold Head Gasket (Pack of 2)
PACK DE 2
EN STOCK 		€271.93 2
29 702852
BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8
EN STOCK 		€9.93 14
30 4G430810002
ISOLATEUR, ADMISSION, COLLECTEUR
EN STOCK 		€19.99 14
31 CD339J444BA
BÉQUILLE - INT 		€844.10 1
32 702847
VIS-M6X25 PAN INT LOB 8
EN STOCK 		€0.99 8
33 8D33001B46BB
BADGE D'AILE, COLLECTEUR MOTEUR 		€86.97 1
34 ED230610174
ADAPTATEUR-O/PRESS SWTC 		€93.28 1
