Trouvez votre pièce

Voir tout

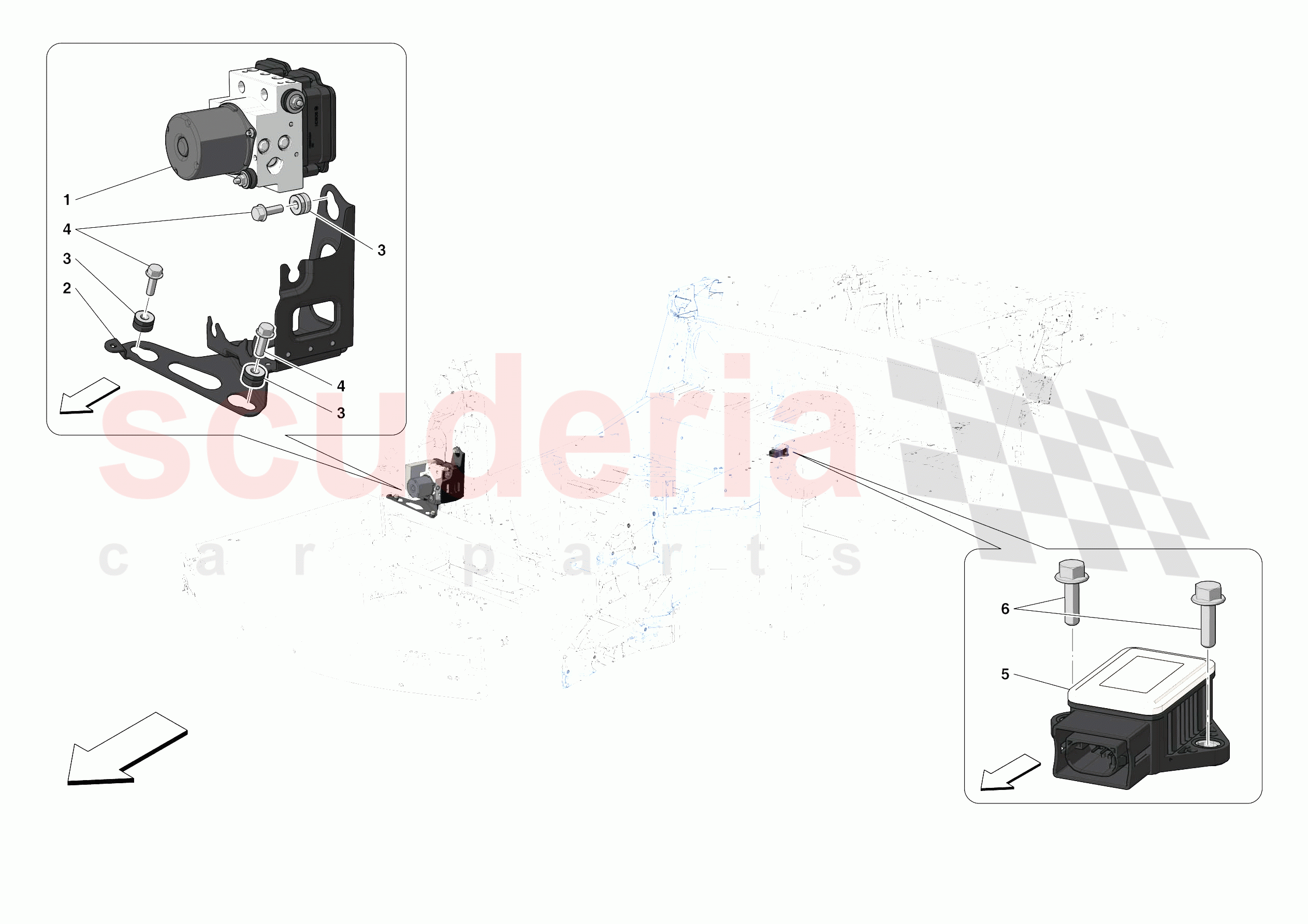

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	769582	UNITÉ HYDRAULIQUE	€2,454.18	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	232869	BUSH	€29.09	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	16287524	VIS	€1.00	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	317783	CAPTEUR DE LACET	€383.77	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	16286124	VIS	€0.27	A COMMANDER

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
0001	769582	UNITÉ HYDRAULIQUE	769582 UNITÉ HYDRAULIQUE	€2,454.18	1
0002	305932	SUPPORT	305932 SUPPORT	€80.32	1
0002	316707	SUPPORT	316707 SUPPORT	€80.32	1
0003	232869	BUSH	232869 BUSH	€29.09	3
0004	16287524	VIS EN STOCK	16287524 VIS M8 X 25 EN STOCK	€1.00 MSRP: ~~1.39~~ (28.1% off)	3
0005	317783	CAPTEUR DE LACET	317783 CAPTEUR DE LACET	€383.77 MSRP: ~~429.99~~ (10.7% off)	1
0006	16286124	VIS	16286124 VIS M6 X 20	€0.27 MSRP: ~~0.45~~ (40% off)	2
