Name: HEAT EXCHANGER AND GEARBOX OIL PIPES - HEAT EXCHANGER AND REAR PIPES
Rating: 5.0 (1 reviews)

HEAT EXCHANGER AND GEARBOX OIL PIPES - HEAT EXCHANGER AND REAR PIPES of Ferrari Ferrari Portofino Europe

Voir tout

Ferrari Portofino Europe - TUYAUX D'HUILE DE L'ÉCHANGEUR THERMIQUE ET DE LA BOÎTE DE VITESSES - ÉCHANGEUR THERMIQUE ET...

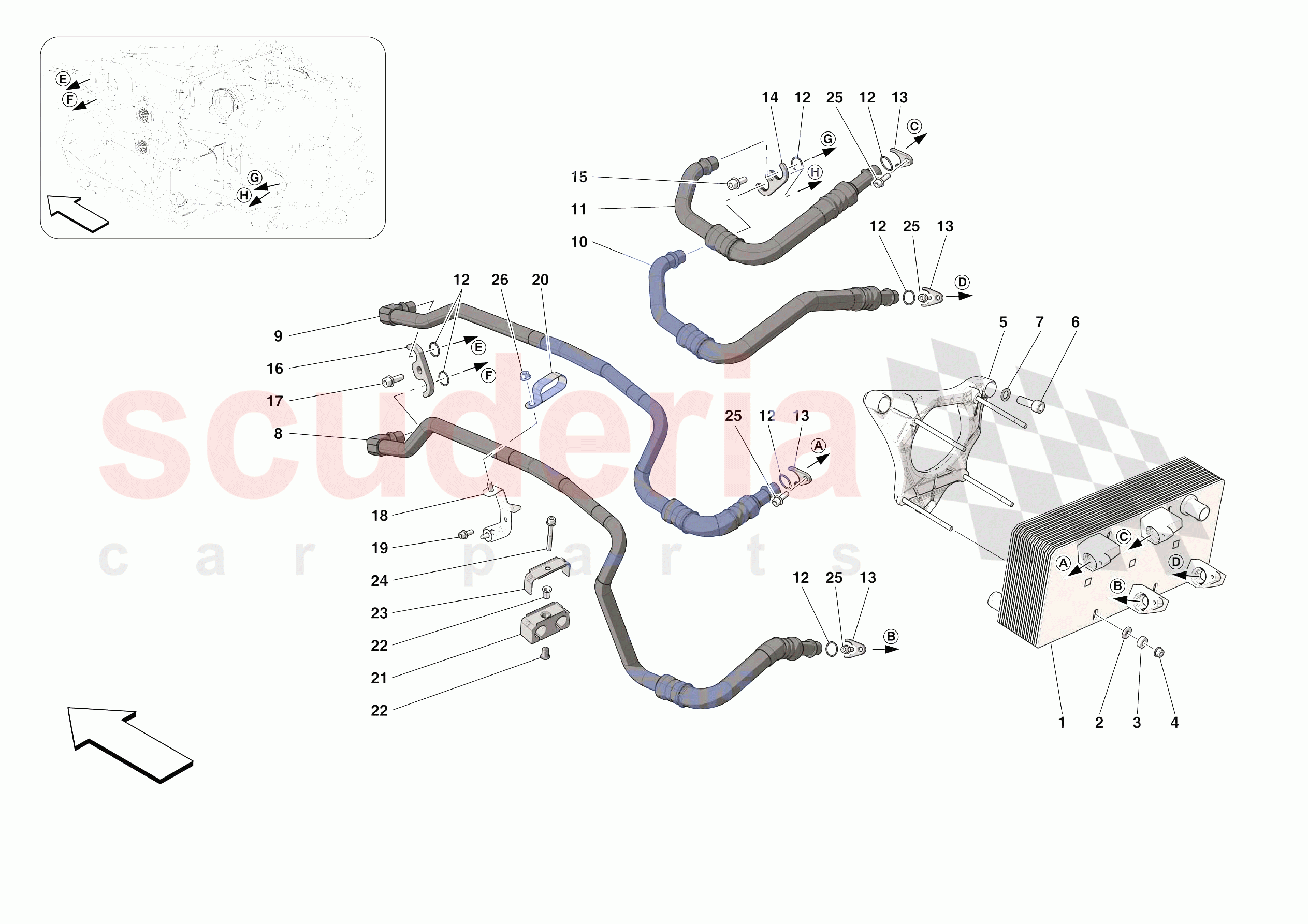

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	326420	ÉCHANGEUR D'HUILE	€1,202.62	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14498801	RONDELLE	€0.08	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	13604015	SPACER	€0.59	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14058421	ÉCROU	€0.83	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	318265	SUPPORT D'ÉCHANGEUR D'HUILE SIMPLE POUR BOÎTE DE VITESSES	€81.40	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14307534	VIS	€1.93	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	12648321	RONDELLE	€0.54	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	741028	TUYAU D'ALIMENTATION EN FLUIDE ATF	€267.50	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	741032	TUYAU DE RETOUR DU FLUIDE ATF	€232.61	A COMMANDER
	925844	TUYAU DE RETOUR DU FLUIDE ATF	€232.61	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	334875	GL-5 OIL DELIVERY PIPE	€186.08	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	334874	GL-5 OIL RETURN PIPE	€174.45	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	254644	O-RING	€0.29	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	262827	FOURCHETTE	€13.95	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	261824	FOURCHETTE	€22.06	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	248471	VIS	€0.79	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	253463	FOURCHE AVEC VIS IMPERDABLE	€38.37	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	84317700	SCREW 8 X 30	€17.07	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	748015	SUPPORT COMPLET	€24.41	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	248334	VIS	€0.49	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	275752	SUPPORT	€9.29	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	243397	BLOC DE RETENUE	€12.78	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	243399	BUSH	€0.54	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	243398	PLAQUE	€10.22	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	231624	VIS	€0.32	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	231619	VIS	€0.22	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14040611	ÉCROU	€0.20	EN STOCK

Voir tout

Diagramme Tapotez pour agrandir

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
0001	326420	ÉCHANGEUR D'HUILE	326420 ÉCHANGEUR D'HUILE	€1,202.62	1
0002	14498801	RONDELLE EN STOCK	14498801 RONDELLE D. 6.45 - 16 X 2 EN STOCK	€0.08 MSRP: ~~0.15~~ (46.7% off)	4
0003	13604015	SPACER	13604015 SPACER	€0.59 MSRP: ~~0.82~~ (28% off)	4
0004	14058421	ÉCROU EN STOCK	14058421 ÉCROU EN STOCK	€0.83 MSRP: ~~1.39~~ (40.3% off)	4
0005	318265	SUPPORT D'ÉCHANGEUR D'HUILE SIMPLE POUR BOÎTE DE VITESSES	318265 SUPPORT D'ÉCHANGEUR D'HUILE SIMPLE POUR BOÎTE DE VITESSES	€81.40	1
0006	14307534	VIS EN STOCK	14307534 VIS M10 X 1,25 X 30 EN STOCK	€1.93 MSRP: ~~2.69~~ (28.3% off)	3
0007	12648321	RONDELLE	12648321 RONDELLE	€0.54 MSRP: ~~0.76~~ (28.9% off)	3
0008	741028	TUYAU D'ALIMENTATION EN FLUIDE ATF	741028 TUYAU D'ALIMENTATION EN FLUIDE ATF	€267.50	1
0009	741032	TUYAU DE RETOUR DU FLUIDE ATF	741032 TUYAU DE RETOUR DU FLUIDE ATF S'APPLIQUE JUSQU'À ÉPUISEMENT	€232.61	1
0009	925844	TUYAU DE RETOUR DU FLUIDE ATF	925844 TUYAU DE RETOUR DU FLUIDE ATF Applicable after depletion of 741032	€232.61	1
0010	334875	GL-5 OIL DELIVERY PIPE	334875 GL-5 OIL DELIVERY PIPE	€186.08 MSRP: ~~189.99~~ (2.1% off)	1
0011	334874	GL-5 OIL RETURN PIPE	334874 GL-5 OIL RETURN PIPE	€174.45	1
0012	254644	O-RING EN STOCK	254644 O-RING EN STOCK	€0.29 MSRP: ~~0.39~~ (25.6% off)	8
0013	262827	FOURCHETTE	262827 FOURCHETTE	€13.95	4
0014	261824	FOURCHETTE	261824 FOURCHETTE	€22.06	1
0015	248471	VIS	248471 VIS M8 X 20	€0.79 MSRP: ~~1.09~~ (27.5% off)	1
0016	253463	FOURCHE AVEC VIS IMPERDABLE	253463 FOURCHE AVEC VIS IMPERDABLE	€38.37	1
0017	84317700	SCREW 8 X 30 EN STOCK	84317700 SCREW 8 X 30 M8 X 25 EN STOCK	€17.07 MSRP: ~~22.99~~ (25.8% off)	1
0018	748015	SUPPORT COMPLET	748015 SUPPORT COMPLET	€24.41	1
0019	248334	VIS	248334 VIS M6 X 16	€0.49 MSRP: ~~0.66~~ (25.8% off)	1
0020	275752	SUPPORT	275752 SUPPORT	€9.29	1
0021	243397	BLOC DE RETENUE	243397 BLOC DE RETENUE	€12.78 MSRP: ~~12.99~~ (1.6% off)	1
0022	243399	BUSH EN STOCK	243399 BUSH EN STOCK	€0.54 MSRP: ~~0.89~~ (39.3% off)	2
0023	243398	PLAQUE	243398 PLAQUE	€10.22 MSRP: ~~10.99~~ (7% off)	1
0024	231624	VIS EN STOCK	231624 VIS M6 X 45 EN STOCK	€0.32 MSRP: ~~0.51~~ (37.3% off)	1
0025	231619	VIS EN STOCK	231619 VIS M6 X 18 EN STOCK	€0.22 MSRP: ~~0.39~~ (43.6% off)	4
0026	14040611	ÉCROU EN STOCK	14040611 ÉCROU EN STOCK	€0.20 MSRP: ~~0.28~~ (28.6% off)	1

Tuyaux D'huile De L'échangeur Thermique Et De La Boîte De Vitesses - Échangeur Thermique Et...

Ferrari Portofino Europe

Ferrari Portofino Europe - TUYAUX D'HUILE DE L'ÉCHANGEUR THERMIQUE ET DE LA BOÎTE DE VITESSES - ÉCHANGEUR THERMIQUE ET...
