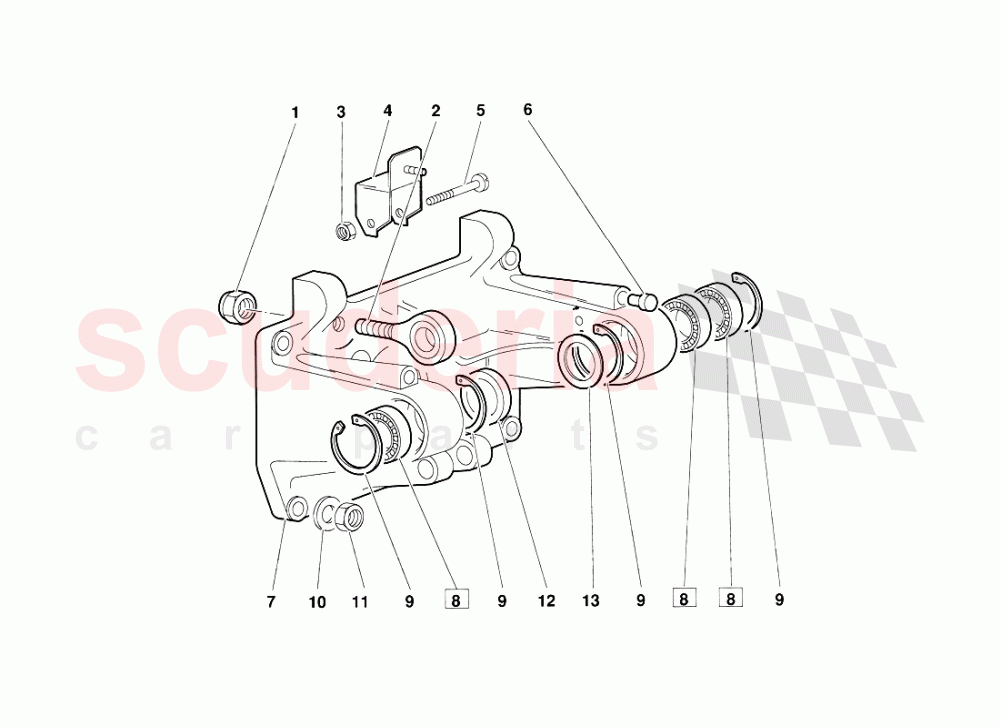

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
001	8201010	ÉCROU EN STOCK	8201010 ÉCROU (VALABLE POUR LA VERSION DE JUIN 1992) DADO EN STOCK	€0.94	1
002	4229456	COUPLEUR	4229456 COUPLEUR (VALABLE POUR LA VERSION JUIN 1992) TESTA A SNODO	€51.15	1
003	N01118312	ÉCROU HEXAGONAL, AUTOBLOQUANT EN STOCK	N01118312 ÉCROU HEXAGONAL, AUTOBLOQUANT (VALABLE POUR LA VERSION DE JUIN 1992) DADO EN STOCK	€1.57	1
004	4231515	SUPPORT - SUPPORTO	4231515 SUPPORT - SUPPORTO (VALABLE POUR LA VERSION DE JUIN 1992) O	€31.52	1
005	8100654	VIS	8100654 VIS (VALABLE POUR LA VERSION DE JUIN 1992) VITE	€4.17	1
006	410721381	STOP	410721381 STOP	€63.61	2
007	4231558	SUPPORT DE PÉDALE	4231558 SUPPORT DE PÉDALE (VALABLE POUR LA VERSION JUIN 1992) SUPPORTO PEDALI	€574.66	1
008	8502513	PALIER	8502513 PALIER (VALABLE POUR LA VERSION JUIN 1992) CUSCINETTO (SOSTITUISCE 008502510)	€27.37	3
009	8573701	ANNEAU DE RETENUE	8573701 ANNEAU DE RETENUE (VALABLE POUR LA VERSION JUIN 1992) ANELLO RITEGNO	€0.48	4
010	8410803	RONDELLE	8410803 RONDELLE (VALABLE POUR LA VERSION JUIN 1992) RONDELLA	€0.06	4
011	N0111849	ÉCROU EN STOCK	N0111849 ÉCROU (VALABLE POUR LA VERSION DE JUIN 1992) DADO EN STOCK	€1.66	4
012	4230923	SPACER	4230923 SPACER (VALABLE POUR LA VERSION DE JUIN 1992) DISTANZIALE	€21.36	1
013	8402507	RONDELLE	8402507 RONDELLE (VALABLE POUR LA VERSION DE JUIN 1992) DISTANZIALE	€20.93	1
