Trouvez votre pièce

Voir tout

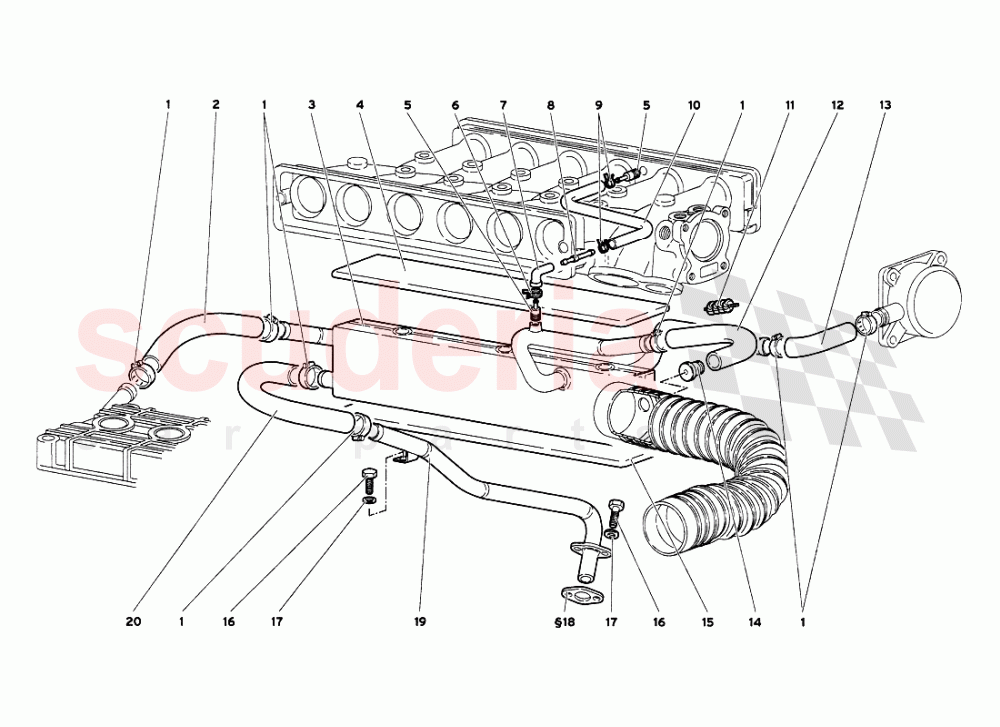

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
001	8832003	CLAMP EN STOCK	8832003 CLAMP EN STOCK	€34.34	7
002	1533391	PIPE	1533391 PIPE	€90.99	1
003	1533385	TANK	1533385 TANK	€453.19	1
004	1533448	INSULATEUR	1533448 INSULATEUR	€28.13	1
005	1328721	CONNEXION	1328721 CONNEXION	€15.67	2
006	8830122	CLAMP	8830122 CLAMP	€0.27	1
007	7L131756	CONNECTEUR	7L131756 CONNECTEUR	€22.05	1
008	1329319	ADAPTER	1329319 ADAPTER	€0.91	1
009	8830128	CLAMP	8830128 CLAMP	€0.36	2
010	1333445	PIPE	1333445 PIPE	€11.95	1
011	1532768	PIÈGE A FLAMME	1532768 PIÈGE A FLAMME	€19.09	1
012	1533775	PIPE	1533775 PIPE	€94.93	1
013	1533391	PIPE	1533391 PIPE	€90.99	1
014	1333773	CONNEXION	1333773 CONNEXION	€18.79	1
015	1533447	INSULATEUR	1533447 INSULATEUR	€61.15	1
016	8100601	VIS	8100601 VIS	€0.21	3
017	8410602	RONDELLE EN STOCK	8410602 RONDELLE EN STOCK	€34.94	3
018	15006613	GASKET.	15006613 GASKET. (INCLUS DANS LE KIT DE JOINTS DU MOTEUR)	€4.00	1
019	1532643	PIPE	1532643 PIPE	€57.42	1
020	1532654	PIPE	1532654 PIPE	€62.81	1
