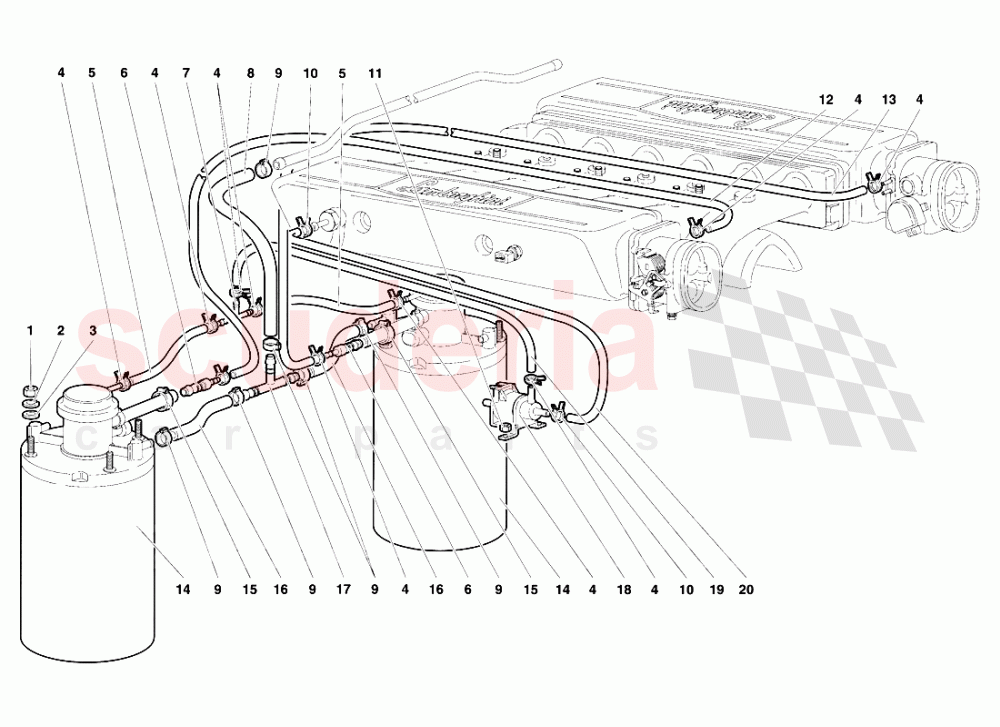

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
001	8200610	ÉCROU	8200610 ÉCROU DADO	€1.87	4
002	WHT003052	RONDELLE 4,3 EN STOCK	WHT003052 RONDELLE 4,3 RONDELLA EN STOCK	€2.81	4
003	N01152427	RONDELLE EN STOCK	N01152427 RONDELLE RONDELLA EN STOCK	€0.22	4
004	8830128	CLAMP	8830128 CLAMP FASCETTA	€0.32	10
005	6230460	PIPE	6230460 PIPE TUBO FLESSIBILE	€5.36	2
006	6231341	CONNEXION	6231341 CONNEXION RACCORDO	€2.45	2
007	7014169	T UNION	7014169 T UNION RACCORDO A 3 VIE	€18.44	1
008	6231443	PIPE	6231443 PIPE TUBO FLESSIBILE	€13.55	1
009	8831527	STRAP	8831527 STRAP FASCETTA	€3.40	6
010	8830122	CLAMP	8830122 CLAMP FASCETTA	€0.26	2
011	WHT002959	ÉCROU DE SERRAGE EN STOCK	WHT002959 ÉCROU DE SERRAGE DADO EN STOCK	€0.62	2
012	6231343	PIPE	6231343 PIPE TUBO FLESSIBILE	€28.67	1
013	6231342	PIPE	6231342 PIPE TUBO FLESSIBILE	€90.14	1
014	6229306	PIÈGE À VAPEURS	6229306 PIÈGE À VAPEURS FILTRO VAPORI	€1,524.24	2
015	N0245097	CLAMP	N0245097 CLAMP FASCETTA	€13.54	2
016	6230433	PIPE	6230433 PIPE TUBO CANISTER.DX/SX/3VIE	€45.84	2
017	6220752	T UNION	6220752 T UNION RACCORDO A 3 VIE	€4.41	1
018	77906283	VALVE SOLENOÏDE EN STOCK	77906283 VALVE SOLENOÏDE ELETTROVALVOLA EN STOCK	€44.13	1
019	6230456	PIPE	6230456 PIPE TUBO FLESSIBILE	€26.41	1
020	6234475	PIPE	6234475 PIPE TUBO FLESSIBILE	€45.17	1
