Electrical System 6 of Lamborghini Lamborghini Diablo SV (1995-1997)

Voir tout

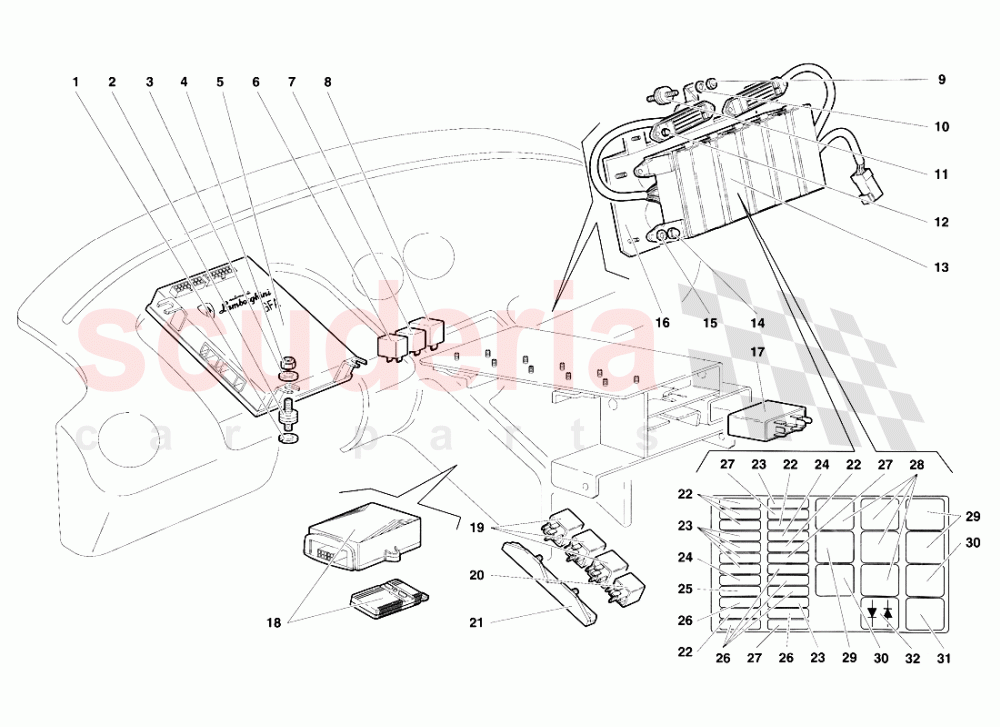

Lamborghini Diablo SV (1995-1997) - CIRCUIT ÉLECTRIQUE 6

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Voir tout

Diagramme Tapotez pour agrandir

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma	Ajouter au panier
001	WHT002963	RONDELLE EN STOCK	WHT002963 RONDELLE RONDELLA EN STOCK	€0.10	3
002	8920602	SUPPORT FLEXIBLE	8920602 SUPPORT FLEXIBLE SUPPORTO ELASTICO	€11.00	3
003	WHT002961	RONDELLE EN STOCK	WHT002961 RONDELLE RONDELLA EN STOCK	€0.30	3
004	N01118312	ÉCROU HEXAGONAL, AUTOBLOQUANT EN STOCK	N01118312 ÉCROU HEXAGONAL, AUTOBLOQUANT DADO EN STOCK	€1.57	3
005	20002646	E.C.U. GFA	20002646 E.C.U. GFA	€2,672.44	1
005	6036525	E.C.U. GFA (MY 96)	6036525 E.C.U. GFA (MY 96) (IMPORTANT - V.I.N. REQUIS) CENTRALINA GFA (MY 96)	€3,199.75	1
005	6037759	E.C.U. GFA (MON 97)	6037759 E.C.U. GFA (MON 97) (IMPORTANT - V.I.N. REQUIS) CENTRALINA GFA (MY 97)	€6,452.19	1
006	6311155	RELAIS - (VALIDE POUR VERSION R.H.D. - AVRIL 1994) RELAIS BOSCH 87B 0332.015.006	6311155 RELAIS - (VALIDE POUR VERSION R.H.D. - AVRIL 1994) RELAIS BOSCH 87B 0332.015.006 RELE1	€43.27	1
007	6036297	RELAIS	6036297 RELAIS RELE1	€30.03	1
008	6030676	RELAIS - (VALIDE POUR VERSION R.H.D. - AVRIL 1994) RELAIS ITALAMEC 424.10	6030676 RELAIS - (VALIDE POUR VERSION R.H.D. - AVRIL 1994) RELAIS ITALAMEC 424.10 RELE'	€118.34	1
009	N01118312	ÉCROU HEXAGONAL, AUTOBLOQUANT EN STOCK	N01118312 ÉCROU HEXAGONAL, AUTOBLOQUANT DADO EN STOCK	€1.57	1
010	WHT002961	RONDELLE EN STOCK	WHT002961 RONDELLE RONDELLA EN STOCK	€0.30	1
011	8920603	SUPPORT ÉLASTIQUE	8920603 SUPPORT ÉLASTIQUE SUPPORTO ELASTICO	-	1	Enquire
012	WHT002959	ÉCROU DE SERRAGE EN STOCK	WHT002959 ÉCROU DE SERRAGE DADO EN STOCK	€0.62	4
013	6137452	BOÎTIER DU RELAIS PRINCIPAL	6137452 BOÎTIER DU RELAIS PRINCIPAL (IMPORTANT - V.I.N. REQUIS) SCATOLA RELE' CENTRALE	€683.07	1
014	8200605	ÉCROU EN STOCK	8200605 ÉCROU DADO EN STOCK	€2.29	4
015	8400620	RONDELLE	8400620 RONDELLE RONDELLA	€1.11	4
016	6135155	SUPPORT - SUPPORTO	6135155 SUPPORT - SUPPORTO O	€108.26	1
017	5929915	DISPOSITIF DE VERROUILLAGE E.C.U.	5929915 DISPOSITIF DE VERROUILLAGE E.C.U. CENTR. CHIUSURA CENTR.	€333.07	1
018	5934376	REMO. VERROUILLAGE E.C.U.	5934376 REMO. VERROUILLAGE E.C.U. CENTRALINA CHIUSURA CENTR.	€687.37	1
019	6036296	RELAIS	6036296 RELAIS RELE'	€15.85	3
020	6311155	RELAIS - (VALIDE POUR VERSION R.H.D. - AVRIL 1994) RELAIS BOSCH 87B 0332.015.006	6311155 RELAIS - (VALIDE POUR VERSION R.H.D. - AVRIL 1994) RELAIS BOSCH 87B 0332.015.006 RELE'	€43.27	1
021	6134958	SUPPORT - SUPPORTO	6134958 SUPPORT - SUPPORTO O	€42.84	1
022	1638094	FUSE	1638094 FUSE FUSIBILE5A	€0.32	6
023	1638097	FUSE	1638097 FUSE FUSIBILE15A	€0.32	6
024	1638095	FUSE	1638095 FUSE FUSIBILE7,5A	€0.49	2
025	1638121	FUSE	1638121 FUSE FUSIBILE30A	€0.49	1
026	1638096	FUSE	1638096 FUSE FUSIBILE10A	€0.49	6
027	1638098	FUSE	1638098 FUSE FUSIBILE20A	€0.49	3
028	6038007	RELAIS	6038007 RELAIS RELE'	€9.17	4
029	6036297	RELAIS	6036297 RELAIS RELE'	€30.03	3
030	6034961	RELAIS - (VALABLE POUR VERSION R.H.D. - AVRIL 1994) RELAIS/DIODO BOSCH 87 0.332.014.112	6034961 RELAIS - (VALABLE POUR VERSION R.H.D. - AVRIL 1994) RELAIS/DIODO BOSCH 87 0.332.014.112 RELE' + DIODO	€34.54	2
031	6311155	RELAIS - (VALIDE POUR VERSION R.H.D. - AVRIL 1994) RELAIS BOSCH 87B 0332.015.006	6311155 RELAIS - (VALIDE POUR VERSION R.H.D. - AVRIL 1994) RELAIS BOSCH 87B 0332.015.006 RELE1	€43.27	1
032	6038008	ASSEMBLAGE DE DIODES	6038008 ASSEMBLAGE DE DIODES GRUPPO DIODI	€27.26	1
