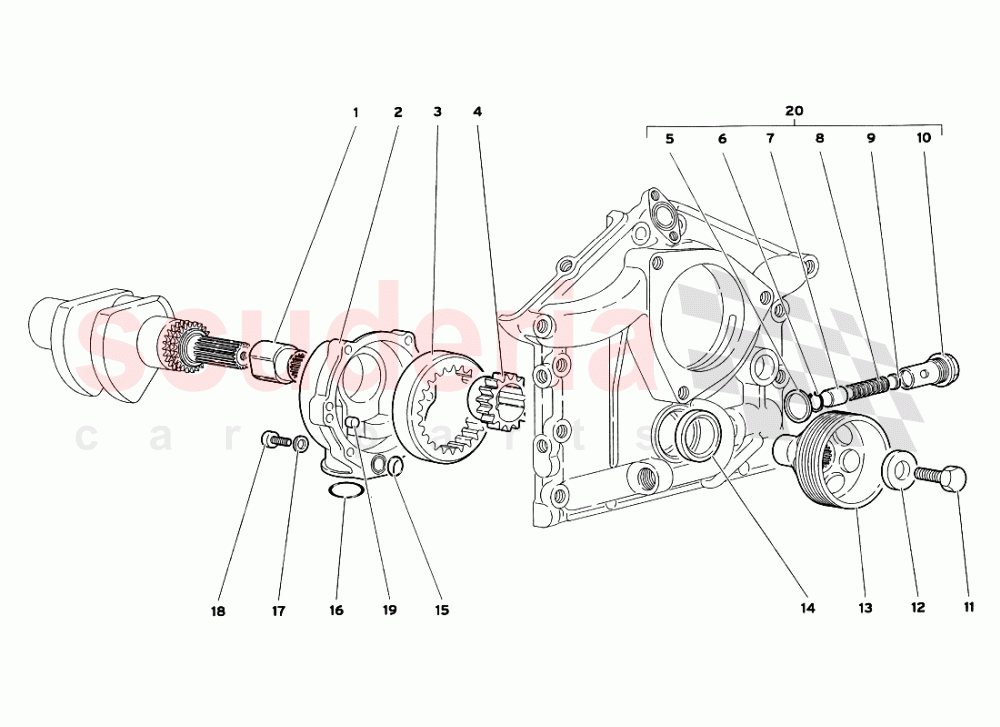

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
001	1532187	COUPLEUR	1532187 COUPLEUR GIUNTO	€171.30	1
002	1532874	COUVERTURE	1532874 COUVERTURE COPERCHIO	€2,227.22	1
003	1528526	ENGRENAGE ENTRAÎNÉ	1528526 ENGRENAGE ENTRAÎNÉ INGRÉDIENT DE L'EMBALLAGE	€3,492.73	1
004	1528525	ENGRENAGE	1528525 ENGRENAGE INGRANAGGIO CONDUTTORE	€406.36	1
005	8403007	RONDELLE	8403007 RONDELLE RONDELLA	€0.84	1
006	8571901	BAGUE DE RETENUE	8571901 BAGUE DE RETENUE ANELLO RITEGNO	€4.37	1
007	1232216	BUSHING	1232216 BUSHING PISTONCINO	€88.14	1
008	1519888	SPRING	1519888 SPRING MOLLA	€18.71	1
009	1232217	SPACER	1232217 SPACER DISTANZIALE	€5.08	5
010	1232215	BODY	1232215 BODY CORPO VALV.REGOL.PRESS.	€194.74	1
011	8101641	VIS	8101641 VIS VITE	€202.86	1
012	1433466	RONDELLE	1433466 RONDELLE RONDELLA	€73.13	1
013	1432192	POULIE	1432192 POULIE PULEGGIA	€1,401.09	1
014	8613702	SEAL	8613702 SEAL ANELLO TENUTA	€43.27	1
015	8601705	SEAL	8601705 SEAL ANELLO TENUTA	€0.37	1
016	8603503	JOINT D'ETANCHEITE EN STOCK	8603503 JOINT D'ETANCHEITE ANELLO TENUTA EN STOCK	€3.11	1
017	8410602	RONDELLE EN STOCK	8410602 RONDELLE RONDELLA EN STOCK	€33.62	6
018	WHT003101	VIS EN STOCK	WHT003101 VIS VITE EN STOCK	€1.10	6
019	WHT003577	CHEVALIER	WHT003577 CHEVALIER GRAND	€1.34	2
020	15004602	ENSEMBLE VALVE	15004602 ENSEMBLE VALVE ASSIEME VALVOLA	€380.85	1
