Trouvez votre pièce

Voir tout

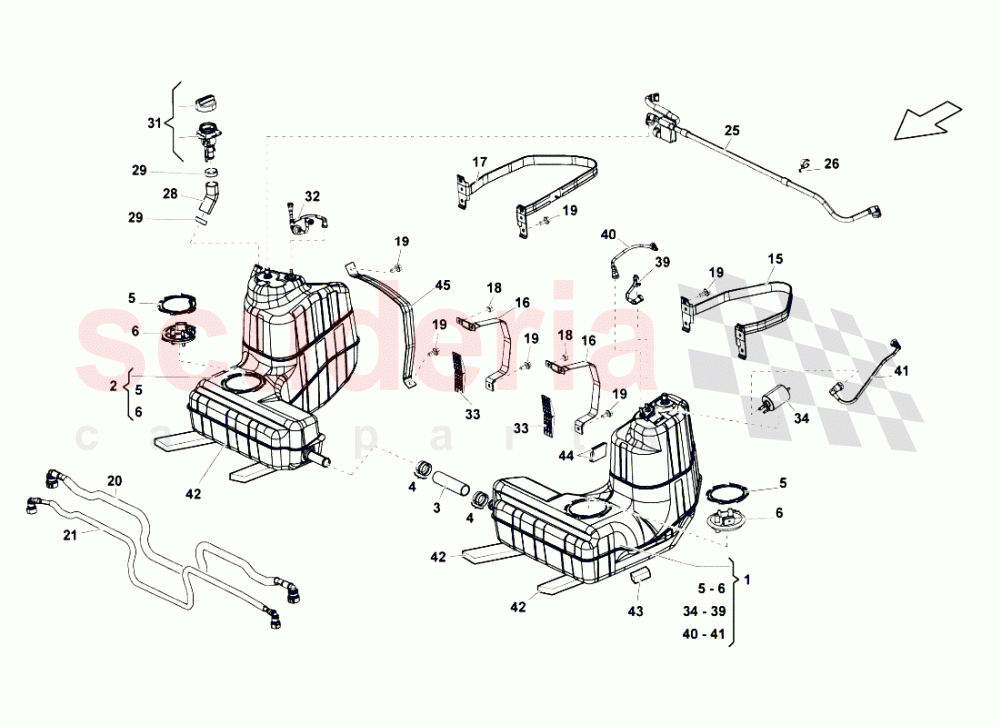

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
001	407201021B	RÉSERVOIR LATÉRAL GAUCHE	407201021B RÉSERVOIR LATÉRAL GAUCHE	€3,209.60	1
002	407201022	RÉSERVOIR CÔTÉ DROIT	407201022 RÉSERVOIR CÔTÉ DROIT	€3,638.24	1
002	407201022A	RÉSERVOIR CÔTÉ DROIT (À PARTIR DU VIN BLA10942 ) -	407201022A RÉSERVOIR CÔTÉ DROIT (À PARTIR DU VIN BLA10942 ) -	€3,470.96	1
003	420201143C	PIPE	420201143C PIPE	€60.33	1
004	N91104001	ATTACHE DE BANDE DE RESSORT	N91104001 ATTACHE DE BANDE DE RESSORT	€5.02	4
015	407201653	CLAMP	407201653 CLAMP	€176.69	1
016	400201653A	CLAMP	400201653A CLAMP	€64.82	2
017	407201654	BRIDE AVEUGLE (VOIR TABLEAU 201.11.00) -	407201654 BRIDE AVEUGLE (VOIR TABLEAU 201.11.00) -	€103.08	1
018	N10340103	ÉCROU À COLLET HEXAGONAL	N10340103 ÉCROU À COLLET HEXAGONAL	€1.78	4
019	N90994402	VIS M8X30	N90994402 VIS M8X30	€9.73	6
020	420201420	PIPE	420201420 PIPE	€175.12	1
021	420201419	PIPE	420201419 PIPE	€54.27	1
025	407201167	PIPE	407201167 PIPE	€1,385.26	1
026	420201449	CLIP DE SÉCURITÉ EN STOCK	420201449 CLIP DE SÉCURITÉ EN STOCK	€53.95	2
032	407201163A	PIPE	407201163A PIPE	€190.29	1
033	420201645	PROTECTION	420201645 PROTECTION	€8.88	2
042	420201365	SOUS-COUCHE	420201365 SOUS-COUCHE	€15.10	4
043	400201365G	PROTECTION	400201365G PROTECTION	€4.03	2
044	443201365B	SOUS-COUCHE	443201365B SOUS-COUCHE	€5.76	4
045	407201725	CLAMP	407201725 CLAMP	€182.44	1
