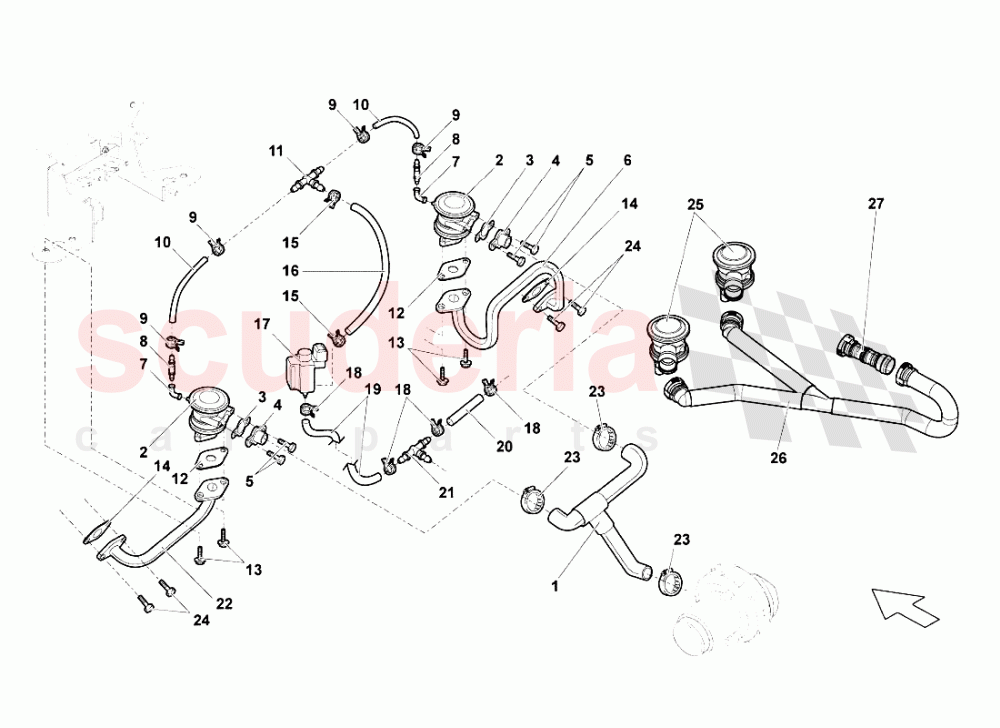

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
006	7L131626B	PIPE	7L131626B PIPE	€106.21	1
007	7L131756	CONNECTEUR	7L131756 CONNECTEUR	€21.83	4
008	400131791	CONNECTEUR	400131791 CONNECTEUR	€0.53	2
009	400133348	CLIP	400133348 CLIP	€0.31	4
010	7L131845	PIPE	7L131845 PIPE	€18.04	2
011	7L133579	T-PIECE	7L133579 T-PIECE	€6.17	1
012	7L131354	GASKET.	7L131354 GASKET.	€14.84	2
013	N10338903	VIS M6X16	N10338903 VIS M6X16	€40.66	4
014	7L131357	GASKET.	7L131357 GASKET.	€8.61	2
015	400127217	CLAMP EN STOCK	400127217 CLAMP EN STOCK	€0.31	2
016	7L133264	PIPE	7L133264 PIPE	€27.04	1
017	77906283	VALVE SOLENOÏDE EN STOCK	77906283 VALVE SOLENOÏDE EN STOCK	€44.10	1
018	400133348	CLIP	400133348 CLIP	€0.31	4
019	7L131058	PIPE	7L131058 PIPE	€84.76	1
020	7L131385	PIPE	7L131385 PIPE	€19.94	1
021	7L133579	T-PIECE	7L133579 T-PIECE	€6.17	1
022	7L131625	PIPE	7L131625 PIPE	€103.52	1
024	N10338903	VIS M6X16	N10338903 VIS M6X16	€40.66	4
025	79131101F	VALVE	79131101F VALVE	€118.65	2
026	7L133580	PIPE (JUSQU'AU VIN 8LA05810)	7L133580 PIPE (JUSQU'AU VIN 8LA05810)	€1,595.76	1
026	7L133580A	TUYAU (DU VIN 8LA05811)	7L133580A TUYAU (DU VIN 8LA05811)	€87.78	1
027	7L133383	TUYAU (DU VIN 8LA05811)	7L133383 TUYAU (DU VIN 8LA05811)	€20.23	1
